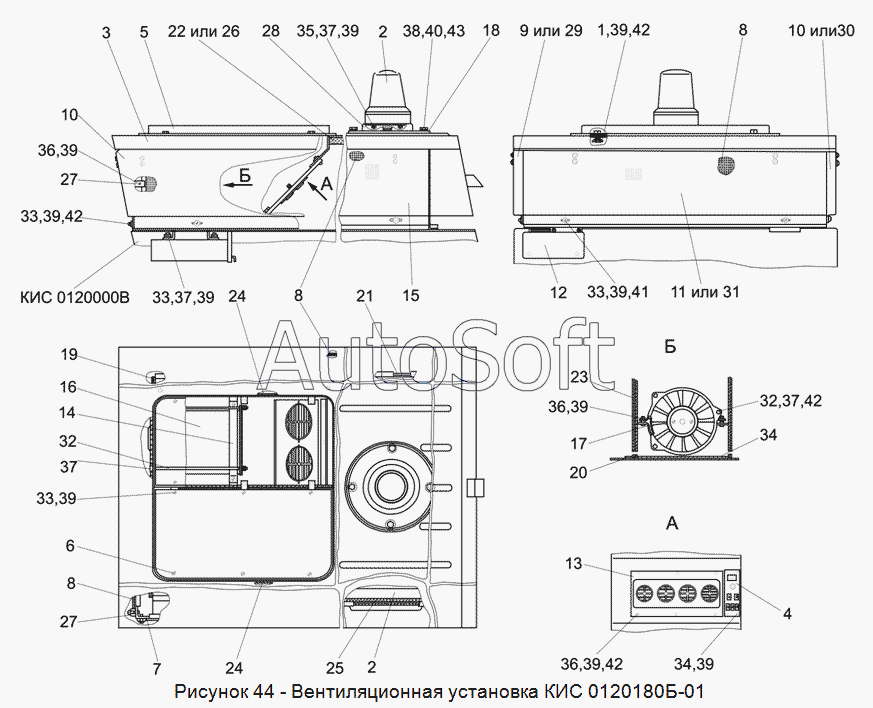

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0120180Б-01 Вентиляционная установка
35
24
24
25
26
27
27
28
29
30
31
32
32
33
33
33
33
34
34
23
36
36
36
37
37
37
37
38
39
39
39
39
39
39
39
39
39
39
40
41
42
42
42
42
43
КИС 0120180Б-01
КИС 0120000В
12
1
2
2
3
4
5
6
7
8
8
8
9
10
10
11
КИС 0120180Б
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0120000В | К***В | Кабина | |
| КИС 0120180Б | К***Б | Вентиляционная установка | |
| КИС 0120180Б-01 | К***1 | Вентиляционная установка | |
| 1 | К***0 | Гайка | |
| 2 | К***0 | Электрооборудование вентустановки | |
| 3 | К***0 | Каркас | |
| 4 | К***А | Панель | |
| 5 | К***А | Крышка люка | |
| 6 | К***0 | Зашивка люка | |
| 7 | К***0 | Фильтр боковой | |
| 8 | К***0 | Фильтр передний | |
| 9 | К***0 | Фильтр боковой | |
| 10 | К***1 | Фильтр боковой | |
| 11 | К***0 | Фильтр передний | |
| 12 | К***0 | Контейнер радиоприемника | |
| 13 | К***0 | Панель воздухораспределительная | |
| 14 | К***0 | Кронштейн | |
| 15 | К***0 | Фильтр боковой | |
| 16 | К***0 | Вентилятор | |
| 17 | К***2 | Прокладка | |
| 18 | К***7 | Прокладка | |
| 19 | К***А | Звукотеплоизоляция | |
| 20 | К***9 | Звукотеплоизоляция | |
| 21 | К***2 | Звукотеплоизоляция | |
| 22 | К***3 | Амортизатор потолка | |
| 23 | К***4 | Звукотеплоизоляция | |
| 24 | К***5 | Звукотеплоизоляция | |
| 25 | К***8 | Прокладка | |
| 26 | К***3 | Обивка | |
| 27 | К***6 | Скоба | |
| 28 | К***А | Чаша | |
| 29 | К***1 | Фильтр | |
| 30 | К***1 | Фильтр | |
| 31 | К***2 | Фильтр | |
| 32 | К***А | Болт | |
| 33 | В***3 | Винт В М6-8gх12 -17473 | |
| 34 | В***3 | Винт В М6-8gх18 -17473 | |
| 35 | В***3 | Винт В1 М6-8gх20 -17473 | |
| 36 | В***3 | Винт В М6-8gх25 -17473 | |
| 37 | Г***5 | Гайка М6-6G -5915 | |
| 38 | Г***5 | Гайка М8-6G -5915 | |
| 39 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 40 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 41 | Ш***8 | Шайба А.6.01 -6958 | |
| 42 | Ш***1 | Шайба С.6.01 -11371 | |
| 43 | Ш***1 | Шайба С.8.01 -11371 |
