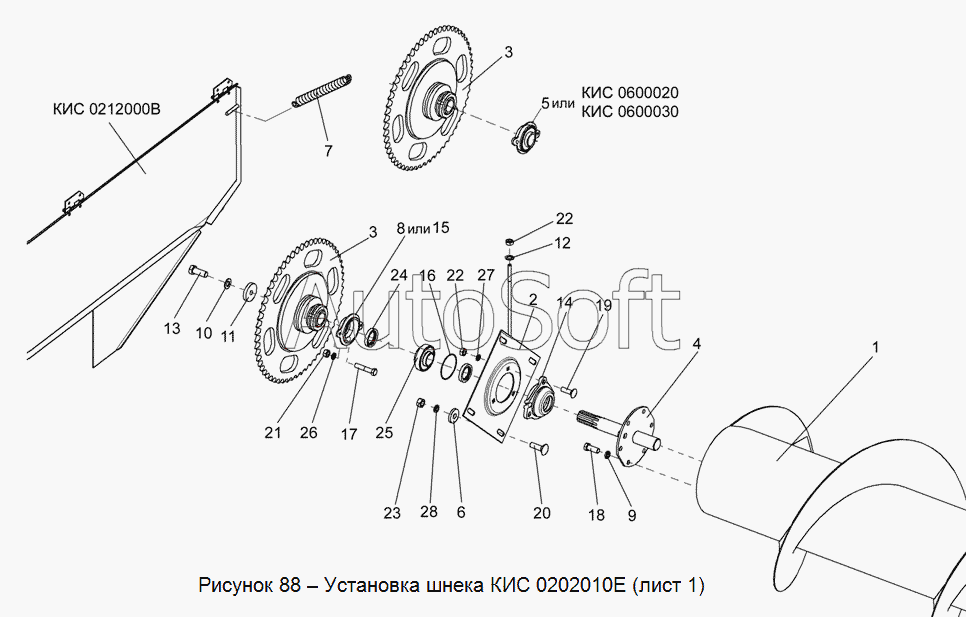

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0202010Е Установка шнека (лист 1)
14
КИС 0212000В
28
27
26
25
24
23
22
22
21
20
19
18
17
16
15
КИС 0600020
КИС 0600020
13
12
11
10
9
8
7
6
5
4
3
3
2
1
1
КИС 0600030
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0212000В | К***В | Ограждение | |
| КИС 0600020 | К***0 | Крышка | |
| КИС 0600030 | К***0 | Корпус | |
| 1 | К***Е | Шнек | |
| 2 | К***1 | Плита шнека | |
| 3 | К***1 | Муфта фрикционная | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Опора | |
| 6 | К***А | Шайба | |
| 7 | К***А | Пружина | |
| 8 | К***3 | Крышка | |
| 9 | К***9 | Шайба | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***7 | Шайба | |
| 12 | К***А | Шайба специальная | |
| 13 | У***А | Болт | |
| 14 | Н***8 | Корпус подшипника | |
| 15 | Н***5 | Крышка подшипника | |
| 16 | Н***6 | Кольцо распорное | |
| 17 | Б***6 | Болт М8-6ех40 – 7796 | |
| 18 | Б***6 | Болт М12-6ех30–7796 | |
| 19 | Б***2 | Болт М10-6ех35 – 7802 | |
| 20 | Б***2 | Болт М12-6ех40 – 7802 | |
| 21 | Г***5 | Гайка М8-6G – 5915 | |
| 22 | Г***5 | Гайка М10-6G–5915 | |
| 23 | Г***5 | Гайка М12-6G–5915 | |
| 24 | М***2 | Манжета 2.2-40х60-1 – 8752 | |
| 25 | П***8 | Подшипник 11208 – 28428 | |
| 26 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 27 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 28 | Ш***2 | Шайба 12Т 65Г – 6402 |
