Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Установка шнека КИС 0606010Д
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
25
26
27
27
28
28
28
29
29
30
31

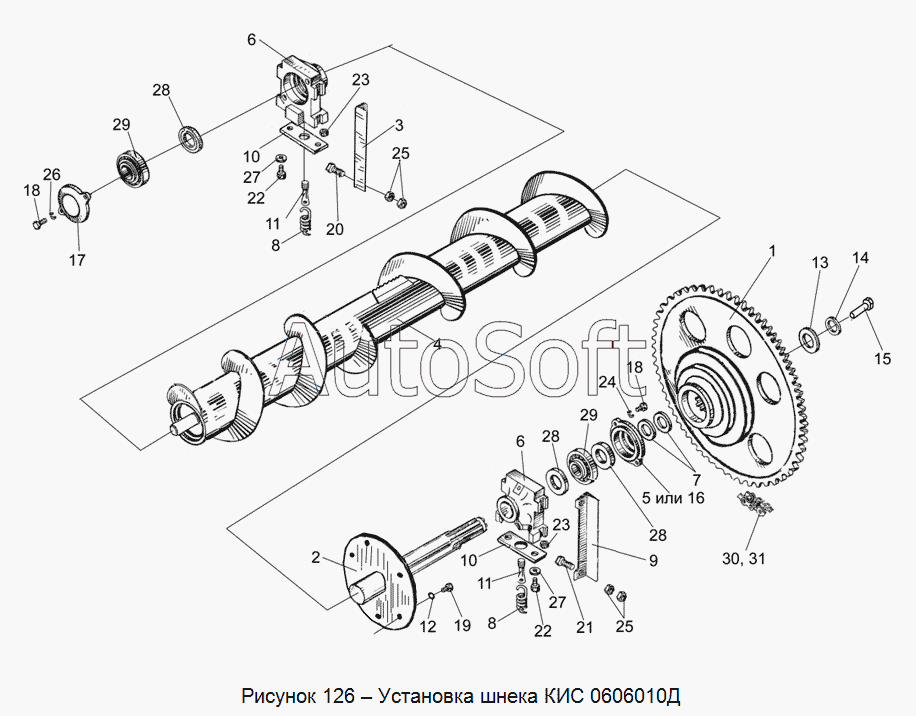

КИС 0606010Д
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0600020 | К***0 | Крышка | |
| КИС 0600040 | К***0 | Корпус | |
| КИС 0606010Д | К***Д | Шнек | |
| 1 | К***А | Муфта фрикционная в сборе | |
| 2 | К***2 | Опора | |
| 3 | К***0 | Полка | |
| 4 | К***Д | Шнек | |
| 5 | К***3 | Крышка | |
| 6 | К***4 | Корпус | |
| 7 | К***9 | Шайба | |
| 8 | К***А | Пружина | |
| 9 | К***А | Полка | |
| 10 | К***А | Прокладка | |
| 11 | К***Б | Тяга | |
| 12 | К***9 | Шайба | |
| 13 | К***1 | Шайба пружинная | |
| 14 | К***7 | Шайба | |
| 15 | У***5 | Болт | |
| 16 | Н***5 | Крышка подшипника | |
| 17 | Н***8 | Крышка подшипника | |
| 18 | Б***6 | Болт М8-6ех25–7796 | |
| 19 | Б***6 | Болт М12-6ех30–7796 | |
| 20 | Б***6 | Болт М12-6ех40-7796 | |
| 21 | Б***6 | Болт М126gх40–7796 | |
| 22 | В***3 | Винт В1М6-6gх18–17473 | |
| 23 | Г***5 | Гайка М6-6G–5915 | |
| 24 | Г***5 | Гайка М8-6G–5915 | |
| 25 | Г***5 | Гайка М12-6G–5915 | |
| 26 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 27 | Ш***1 | Шайба 6.01-11371 | |
| 28 | М***2 | Манжета 2-2-40х60-1-8752 | |
| 29 | П***8 | Подшипник 1120 -28428 | |
| 30 | З***8 | Звено С-ПР-24,4-60-13568 | |
| 31 | Ц***8 | Цепь ПР-25,4-60-13568 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
