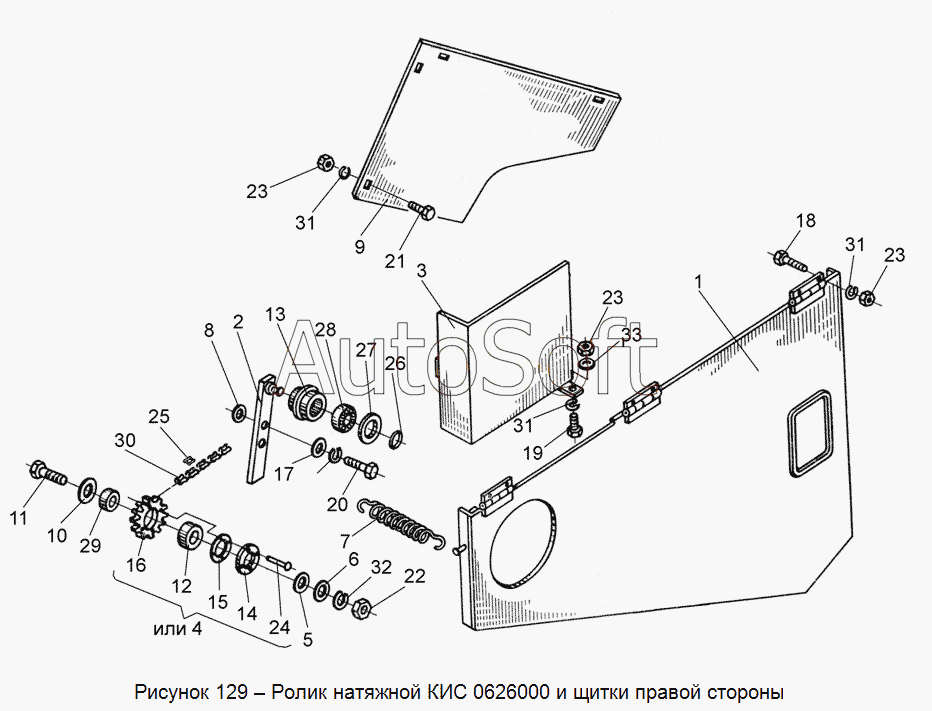

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0626000 Ролик натяжной и щитки правой боковины
25
17
18
19
20
21
22
23
23
23
24
16
26
27
28
29
30
31
31
31
32
33
8
1
2
3
4
5
6
7
КИС 0626000
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0626000 | К***0 | Ролик | |
| КУЖ 0122010 | К***0 | Звездочка | |
| 1 | К***В | Ограждение | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Ограждение | |
| 4 | К***1 | Звездочка | |
| 5 | К***5 | Шайба | |
| 6 | К***6 | Шайба | |
| 7 | К***А | Пружина | |
| 8 | К***2 | Шайба | |
| 9 | К***В | Щиток | |
| 10 | К***Б | Шайба | |
| 11 | К***Б | Болт | |
| 12 | К***Б | Втулка | |
| 13 | К***Б | Ролик | |
| 14 | К***1 | Крышка | |
| 15 | К***3 | Шайба | |
| 16 | К***5 | Звездочка | |
| 17 | К***2 | Шайба специальная | |
| 18 | Б***6 | Болт М8-6ех16-7796 | |
| 19 | Б***6 | Болт М8х25-7796 | |
| 20 | Б***6 | Болт М16х50-7796 | |
| 21 | Б***2 | Болт М8х20-7802 | |
| 22 | Г***6 | Гайка М16х1,5-2526 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | З***9 | Заклепка 4х30-10299 | |
| 25 | З***8 | Звено ПР-25,4-60-13568 | |
| 26 | К***2 | Кольцо В25-13942 | |
| 27 | К***3 | Кольцо Б52-13943 | |
| 28 | П***2 | Подшипник 180205-8882 | |
| 29 | П***2 | Подшипник 180503Сg-8882 | |
| 30 | Ц***, | Цепь ПР-25,4-60-13568, l=1854,2 мм, 73 зв. | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 33 | Ш***1 | Шайба 8.01-11371 |
