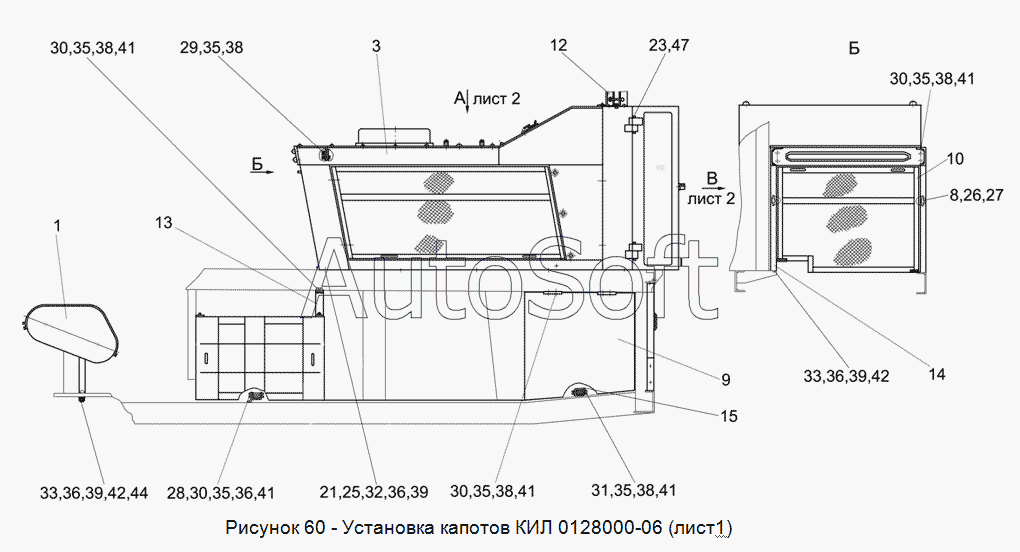

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0128000-06 Установка капотов (лист 1)
27
47
44
42
42
41
41
41
41
41
39
39
39
38
38
38
38
38
36
36
36
36
35
35
35
35
35
35
33
33
32
31
30
30
30
30
29
28
КИЛ 0128000А-06
26
25
23
21
15
14
13
12
10
9
8
3
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0128000А-06 | К***6 | Установка капотов | |
| 1 | К***0 | Ограждение | |
| 3 | К***0 | Боковина | |
| 8 | К***0 | Гайка | |
| 9 | К***А | Капот | |
| 10 | К***А | Крышка | |
| 12 | К***А | Опора | |
| 13 | К***А | Кронштейн | |
| 14 | К***А | Стойка | |
| 15 | К***А | Замок в сборе | |
| 21 | К***1 | Прокладка | |
| 23 | К***А | Ось | |
| 25 | К***4 | Шайба | |
| 26 | К***8 | Шайба | |
| 27 | А***2 | Прокладка | |
| 28 | К***2 | Пластина | |
| 29 | Б***6 | Болт М8-6ех20 -7796 | |
| 30 | Б***6 | Болт М8-6ех25 -7796 | |
| 31 | Б***6 | Болт М8-6ех75 -7796 | |
| 32 | Б***6 | Болт М10-6ех25 -7796 | |
| 33 | Б***6 | Болт М10-6ех30 -7796 | |
| 35 | Г***5 | Гайка М8-6G -5915 | |
| 36 | Г***5 | Гайка М10-6G -5915 | |
| 38 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 41 | Ш***8 | Шайба А.8.01 -6958 | |
| 42 | Ш***8 | Шайба А.10.01 -6958 | |
| 44 | Ш***1 | Шайба 10.01-11371 | |
| 47 | Ш***7 | Шплинт 3,2х25 -397 |
