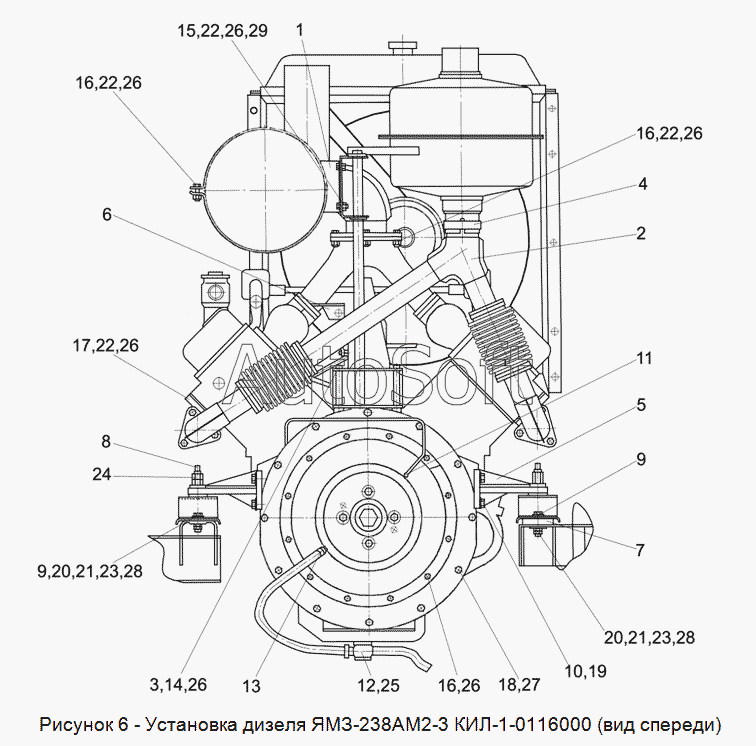

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0116000 Установка дизеля ЯМЗ-238АМ2-3 (вид спереди)
15
29
28
28
27
26
26
26
26
26
26
25
24
23
23
22
22
22
22
21
21
20
20
19
18
17
16
16
16
КИЛ-1-0116000
14
13
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0116000 | К***0 | Установка дизеля ЯМЗ-238АМ2-3 | |
| 1 | К***0 | Хомут | |
| 2 | К***0 | Коллектор выхлопной | |
| 3 | К***0 | Болт | |
| 4 | 2***0 | Хомут | |
| 5 | К***1 | Кронштейн | |
| 6 | К***3 | Кронштейн | |
| 7 | К***7 | Проставка | |
| 8 | К***8 | Гайка | |
| 9 | У***3 | Шайба | |
| 10 | У***5 | Шайба | |
| 11 | У***3 | Штуцер | |
| 12 | У***1 | Штуцер | |
| 13 | У***4 | Штуцер | |
| 14 | К***5 | Шайба | |
| 15 | Б***6 | Болт М10-6ех25 -7796 | |
| 16 | Б***6 | Болт М10-6ех35 -7796 | |
| 17 | Б***6 | Болт М10-6ех40 -7796 | |
| 18 | Б***6 | Болт М12-6ех35 -7796 | |
| 19 | Б***6 | Болт М14-6ех40 -7796 | |
| 20 | Б***6 | Болт М14-6ех55 -7796 | |
| 21 | Г***6 | Гайка М14-6G -2526 | |
| 22 | Г***5 | Гайка М10-6G -5915 | |
| 23 | Г***5 | Гайка М14-6G -5915 | |
| 24 | Г***5 | Гайка М16-6G -5915 | |
| 25 | П***8 | Прокладка 24АДО -23358 | |
| 26 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 27 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 28 | Ш***8 | Шайба А.14.01 -6958 | |
| 29 | Ш***1 | Шайба С.10.01 -11371 |
