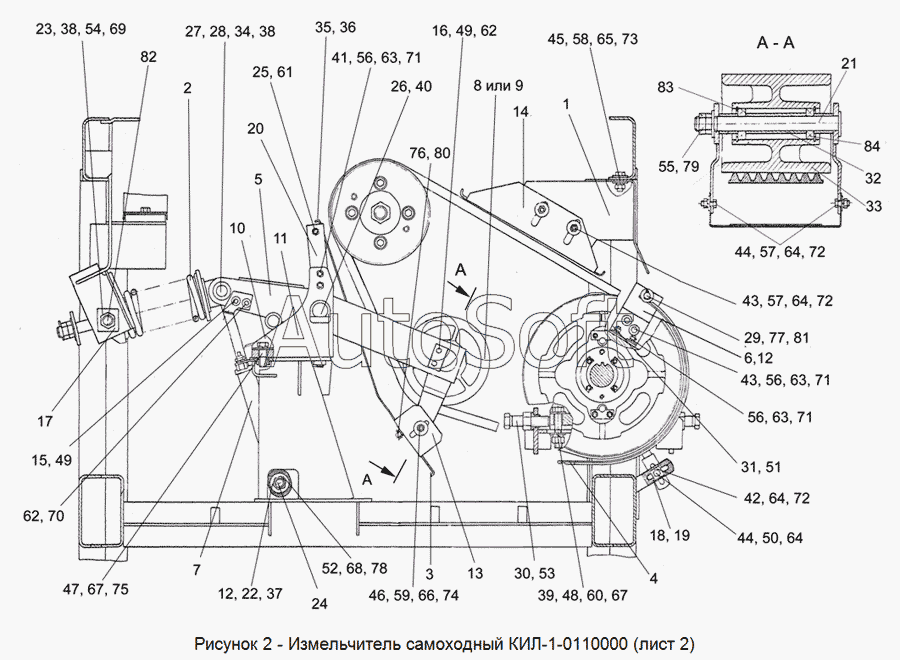

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0110000 Измельчитель самоходный (общий вид)(лист2)
53
63
63
63
62
62
61
60
59
58
57
57
56
56
56
55
54
64
64
64
64
52
51
50
49
49
48
47
46
45
44
44
43
43
74
84
83
82
81
80
79
78
77
76
75
42
73
72
72
72
71
71
71
70
69
68
67
67
66
65
10
20
19
18
17
16
15
14
13
12
12
11
21
9
8
7
6
5
4
3
2
1
31
41
40
39
38
38
37
36
35
34
33
32
КИЛ-1-0110000
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0110000 | К***0 | Измельчитель самоходный | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Механизм натяжения | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Ограждение | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Планка | |
| 7 | К***0 | Гидроцилиндр | |
| 8 | К***1 | Шкив | |
| 9 | К***1 | Шкив натяжной | |
| 10 | К***2 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | К***6 | Шайба | |
| 13 | К***9 | Кронштейн | |
| 14 | К***1 | Пластина | |
| 15 | К***7 | Кронштейн | |
| 16 | К***6 | Ограничитель | |
| 17 | К***4 | Пластина | |
| 18 | К***6 | Пластина | |
| 19 | К***4 | Кронштейн | |
| 20 | К***5 | Кронштейн | |
| 21 | К***3 | Палец | |
| 22 | К***5 | Втулка | |
| 23 | К***9 | Втулка | |
| 24 | К***1 | Палец | |
| 25 | К***8 | Шпилька | |
| 26 | К***5 | Палец | |
| 27 | К***7 | Втулка | |
| 28 | К***9 | Палец | |
| 29 | К***2 | Ось | |
| 30 | К***4 | Болт | |
| 31 | К***3 | Уголок | |
| 32 | К***4 | Втулка | |
| 33 | К***3 | Втулка | |
| 34 | К***6 | Втулка | |
| 35 | К***1 | Втулка | |
| 36 | К***1 | Втулка | |
| 37 | К***4 | Шайба | |
| 38 | Ж***9 | Шплинт | |
| 39 | К***2 | Шайба специальная | |
| 40 | А***1 | Шплинт | |
| 41 | Б***6 | Болт М8-6ех25 -7796 | |
| 42 | Б***6 | Болт М10-6ех20 -7796 | |
| 43 | Б***6 | Болт М10-6ех25 -7796 | |
| 44 | Б***6 | Болт М10-6ех30 -7796 | |
| 45 | Б***6 | Болт М12-6ех35 -7796 | |
| 46 | Б***6 | Болт М14-6ех35 -7796 | |
| 47 | Б***6 | Болт М16-6ех45 -7796 | |
| 48 | Б***6 | Болт М16-6ех75 -7796 | |
| 49 | Б***8 | Болт М6-6ех16 -7798 | |
| 50 | Г***6 | Гайка М10-6G -2526 | |
| 51 | Г***6 | Гайка М12-6G -2526 | |
| 52 | Г***6 | Гайка М20-6G -2526 | |
| 53 | Г***6 | Гайка М22х1,5-6G -2526 | |
| 54 | Г***6 | Гайка М24х2-6G -2526 | |
| 55 | Г***6 | Гайка М27х2-6G -2526 | |
| 56 | Г***5 | Гайка М8-6G -5915 | |
| 57 | Г***5 | Гайка М10-6G -5915 | |
| 58 | Г***5 | Гайка М12-6G -5915 | |
| 59 | Г***5 | Гайка М14-6G -5915 | |
| 60 | Г***5 | Гайка М16-6G -5915 | |
| 61 | Г***6 | Гайка М10-6G -5916 | |
| 62 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 63 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 64 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 65 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 66 | Ш***2 | Шайба 14Т 65Г -6402 | |
| 67 | Ш***2 | Шайба 16Т 65Г -6402 | |
| 68 | Ш***2 | Шайба 20Т 65Г -6402 | |
| 69 | Ш***2 | Шайба 24Т 65Г -6402 | |
| 70 | Ш***8 | Шайба А.6 -6958 | |
| 71 | Ш***8 | Шайба А.8 -6958 | |
| 72 | Ш***8 | Шайба А.10 -6958 | |
| 73 | Ш***8 | Шайба А.12 -6958 | |
| 74 | Ш***8 | Шайба А.14 -6958 | |
| 75 | Ш***8 | Шайба А.16 -5958 | |
| 76 | Ш***1 | Шайба С.8 -11371 | |
| 77 | Ш***1 | Шайба С.14х4 -11371 | |
| 78 | Ш***1 | Шайба С.20 -11371 | |
| 79 | Ш***1 | Шайба С.27 -11371 | |
| 80 | Ш***7 | Шплинт 2х18 -397 | |
| 81 | Ш***7 | Шплинт 4,0х25 -397 | |
| 82 | О***0 | Ось 6-18b12х65 -9650 | |
| 83 | К***1 | Кольцо В62 -13941 | |
| 84 | П***2 | Подшипник 180206С17 -8882 |
