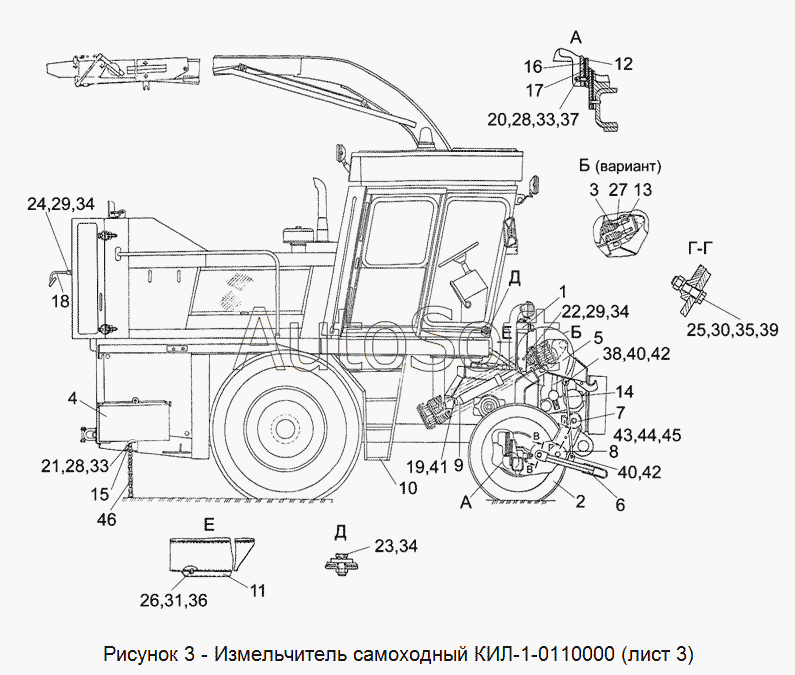

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0110000 Измельчитель самоходный (общий вид)(лист3)
36
24
25
26
27
28
28
29
29
30
31
33
33
34
34
34
35
23
37
38
39
40
40
41
42
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
КИЛ-1-0110000
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0110000 | К***0 | Измельчитель самоходный | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Колесо управляемое | |
| 3 | К***3 | Пружина | |
| 4 | К***0 | Ящик аккумуляторный | |
| 5 | К***0 | Крюк правый | |
| 6 | К***А | Балка упорная с фиксатором | |
| 7 | К***0 | Контрпривод | |
| 8 | К***0 | Вал | |
| 9 | К***0 | Гидросистема рулевого управления | |
| 10 | К***Б | Трап | |
| 11 | К***6 | Щиток | |
| 12 | К***1 | Накладка | |
| 13 | К***4 | Захват | |
| 14 | К***1 | Тяга | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***7 | Кронштейн зеркала | |
| 19 | К***9 | Ось | |
| 20 | Б***6 | Болт М10-6ех50 -7786 | |
| 21 | Б***6 | Болт М10-6ех35 -7796 | |
| 22 | Б***6 | Болт М12-6ех25 -7796 | |
| 23 | Б***6 | Болт М12-6ех35 -7796 | |
| 24 | Б***6 | Болт М12-6ех40 -7796 | |
| 25 | Б***6 | Болт М14-6ех55 -7796 | |
| 26 | Б***8 | Болт М6-6ех16 -7798 | |
| 27 | Г***6 | Гайка М18х1,5-6G -2526 | |
| 28 | Г***5 | Гайка М10-6G -5915 | |
| 29 | Г***5 | Гайка М12-6G -5915 | |
| 30 | Г***5 | Гайка М14-6G -5915 | |
| 31 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 33 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 34 | Ш***2 | Шайба 12Т 65Т -6402 | |
| 35 | Ш***2 | Шайба 14Т 65Г -6402 | |
| 36 | Ш***8 | Шайба А.6 -6958 | |
| 37 | Ш***1 | Шайба С.10 -11371 | |
| 38 | Ш***1 | Шайба С.12 -11371 | |
| 39 | Ш***1 | Шайба С.14х4 -11371 | |
| 40 | Ш***7 | Шплинт 3,2х25 -397 | |
| 41 | Ш***7 | Шплинт 6,3х56 -397 | |
| 42 | О***0 | Ось 6-12b12х45 -9650 | |
| 43 | З***8 | Звенья С-2ПР-25,4-114 -13558 | |
| 44 | З***8 | Звенья П-2ПР-25,4-114 -13558 | |
| 45 | Ц***м | Цепь 2ПР-25,4-114 L=1193,8 мм | |
| 46 | Ц***в | Цепь 4-5х35 17 звеньев |
