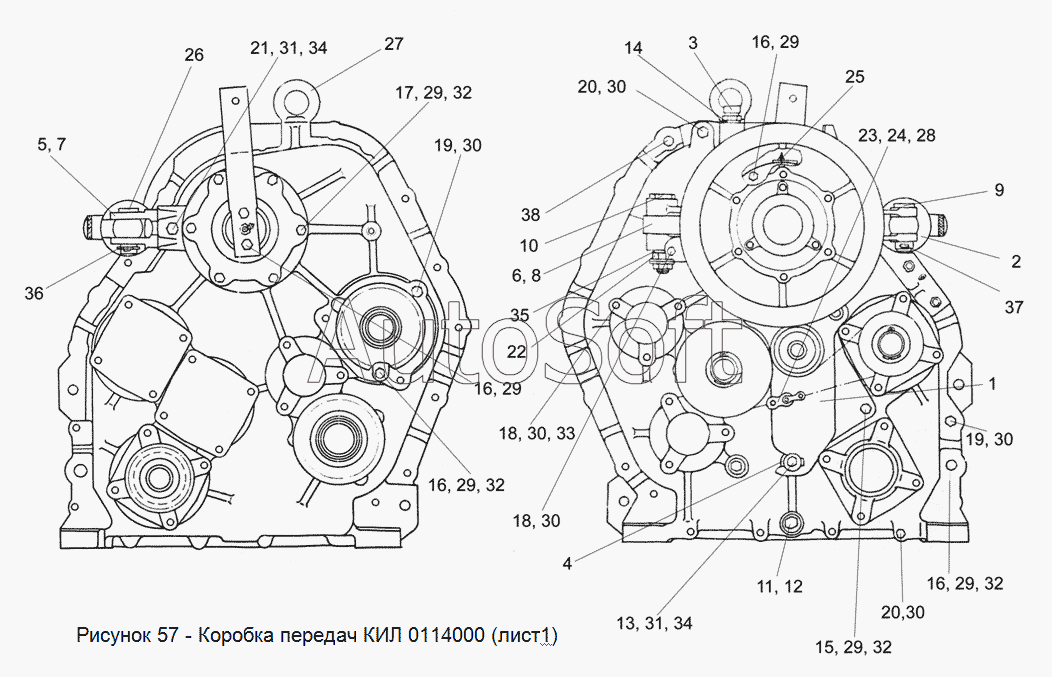

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0114000 Коробка передач (лист 1)
29
29
29
29
29
29
20
20
21
22
23
24
25
26
27
28
19
19
30
30
30
30
30
30
31
31
32
32
32
32
33
34
34
35
36
37
38
10
1
2
3
4
5
6
7
8
9
КИЛ 0114000
11
12
13
14
15
16
16
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0114000 | К***0 | Коробка передач | |
| 1 | К***В | Устройство натяжное | |
| 2 | К***А | Гидроцилиндр управления реверсом | |
| 3 | Р***0 | Сапун | |
| 4 | К***2 | Втулка | |
| 5 | К***А | Кронштейн | |
| 6 | К***6 | Кронштейн | |
| 7 | К***6 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***4 | Ось | |
| 10 | К***7 | Палец | |
| 11 | К***5 | Прокладка | |
| 12 | К***5 | Пробка | |
| 13 | Н***1 | Болт специальный | |
| 14 | Р***2 | Прокладка | |
| 15 | Б***6 | Болт М8-6ех20 - 7796 | |
| 16 | Б***6 | Болт М8-6ех25 - 7796 | |
| 17 | Б***6 | Болт М8-6ех45 - 7796 | |
| 18 | Б***6 | Болт М 10-6ех25 - 7796 | |
| 19 | Б***6 | Болт М10-6ех35 - 7796 | |
| 20 | Б***6 | Болт М10-6ех90 - 7796 | |
| 21 | Б***6 | Болт М12-6ех35 - 7796 | |
| 22 | Б***5 | Болт М16х1,5 - 5915 | |
| 23 | З***8 | Звено П-ПР-19,05-31,8 - 13568 | |
| 24 | З***8 | Звено С-ПР-19,05-31,8 – 13568 | |
| 25 | М***3 | Масленка 1.2 - 19853 | |
| 26 | О***0 | Ось 22.25.b12х60 - 9650 | |
| 27 | Р***1 | Рым-болт М16 - 4751 | |
| 28 | Ц***8 | Цепь ПР-19,05-318 – 13568 | |
| 29 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 31 | Ш***2 | Шайба 12Т 65Г - 6402 | |
| 32 | Ш***1 | Шайба 8.01 - 11371 | |
| 33 | Ш***1 | Шайба 10.01 - 11371 | |
| 34 | Ш***1 | Шайба 12.01 - 11371 | |
| 35 | Ш***1 | Шайба 16.01 - 11371 | |
| 36 | Ш***1 | Шайба 27.01 - 11371 | |
| 37 | Ш***7 | Шплинт 5х45 - 397 | |
| 38 | Ш***8 | Штифт 12х36 - 8128 |
