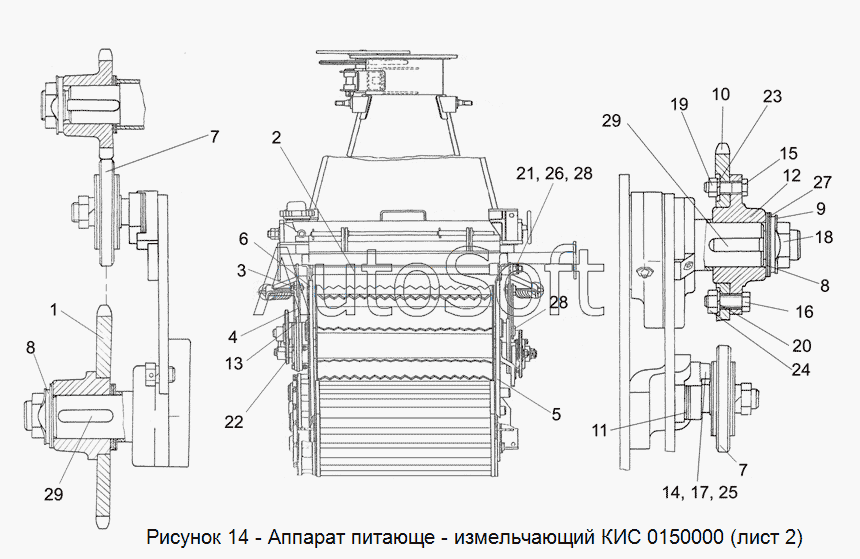

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0150000 Аппарат питающе-измельчающий (лист 2)
14
29
29
28
28
27
26
25
24
23
22
21
20
19
18
17
16
15
КИЛ 0150000
13
12
11
10
9
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150000 | К***0 | Аппарат питающе-измельчающий | |
| КИС 0103190А | К***А | Торсион | |
| КИС 0103600 | К***0 | Звездочка | |
| 1 | К***А | Звездочка | |
| 2 | К***А | Вал торсиона | |
| 3 | К***Б | Коромысло | |
| 4 | К***0 | Рычаг | |
| 5 | К***А | Стенка | |
| 6 | К***1 | Стенка | |
| 7 | К***0 | Устройство натяжное | |
| 8 | К***2 | Шайба регулировочная | |
| 9 | К***3 | Шайба стопорная | |
| 10 | К***Б | Звездочка Z=25 | |
| 11 | К***7 | Прокладка | |
| 12 | К***В | Ступица | |
| 13 | К***А | Палец | |
| 14 | К***1 | Шайба | |
| 15 | Б***6 | Болт М8-6ех30 -7796 | |
| 16 | Б***6 | Болт М10-6ех30 -7796 | |
| 17 | Б***6 | Болт М14-6ех45 -7796 | |
| 18 | Г***6 | Гайка М24х20-6G -2526 | |
| 19 | Г***5 | Гайка М8-6G -5915 | |
| 20 | Г***5 | Гайка М10-6G -5915 | |
| 21 | Г***5 | Гайка М18х1,5-6G -5935 | |
| 22 | Ц***8 | Цепи ПР-19.05-31,8 –13568 L=895,35 мм | |
| 23 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 24 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 25 | Ш***2 | Шайба 14Т 65Г -6402 | |
| 26 | Ш***1 | Шайба 18.01 -11371 | |
| 27 | Ш***1 | Шайба 24.01 -11371 | |
| 28 | Ш***7 | Шплинт 4х40 -397 | |
| 29 | Ш***0 | Шпонка 2-10х8х36 -23360 |
