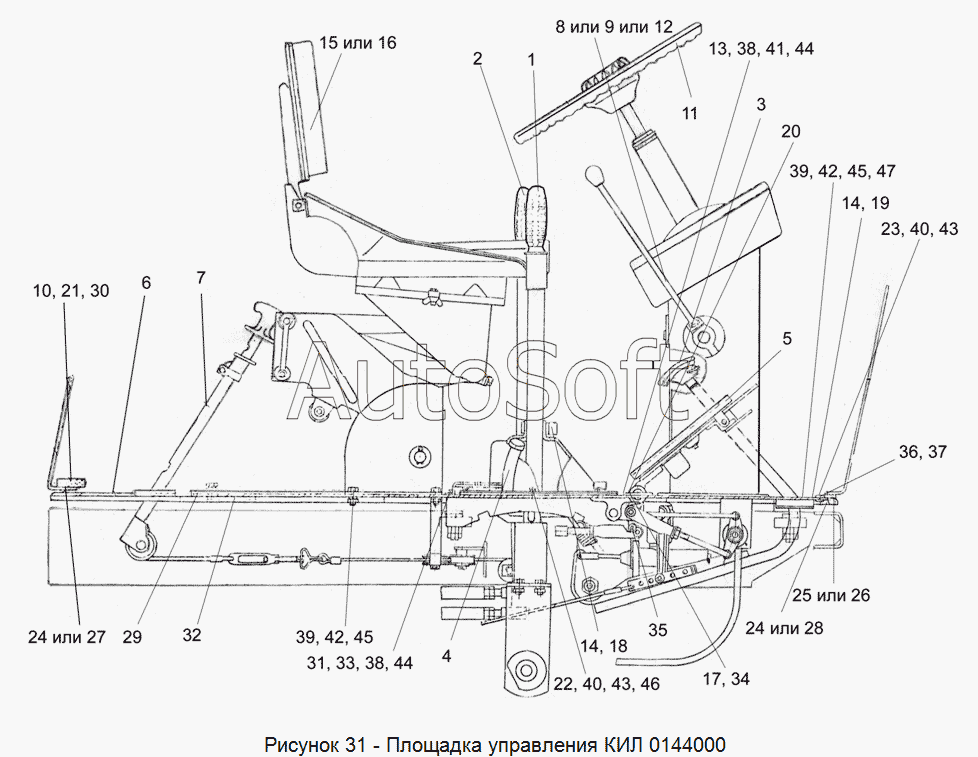

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0144000-06 Площадка управления
36
25
26
27
28
29
30
31
32
33
34
35
24
24
37
38
38
39
39
40
40
41
42
42
43
43
44
44
45
45
46
47
12
1
2
3
4
5
6
7
8
9
10
11
КИЛ 0144000
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0144000 | К***0 | Площадка управления | |
| 1 | К***0 | Механизм управления редуктора | |
| 2 | К***0 | Механизм управления КПП | |
| 3 | К***А | Механизм управления тормозами | |
| 4 | К***0 | Механизм блокировки КПП | |
| 5 | К***А | Механизм управления гидронасосом | |
| 6 | К***0 | Площадка | |
| 7 | К***А | Привод стояночного тормоза | |
| 8 | К***0 | Механизм подачи топлива | |
| 9 | К***0 | Механизм подачи топлива | |
| 10 | К***0 | Коврик | |
| 11 | К***0 | Колонка управления | |
| 12 | К***0 | Механизм подачи топлива | |
| 13 | К***0 | Переключатель света | |
| 14 | А***0 | Хомут | |
| 15 | 5***А | Откидное сиденье | |
| 16 | 8***В | Сиденье | |
| 17 | К***2 | Прокладка | |
| 18 | К***3 | Кожух | |
| 19 | К***1 | Кожух | |
| 20 | К***3 | Прокладка | |
| 21 | К***5 | Коврик | |
| 22 | К***4 | Прижим | |
| 23 | К***9 | Прижим | |
| 24 | К***1 | Прокладка | |
| 25 | К***2 | Прокладка левая | |
| 26 | К***2 | Прокладка | |
| 27 | К***4 | Прокладка | |
| 28 | К***4 | Прокладка | |
| 29 | К***3 | Прокладка | |
| 30 | К***6 | Ковртк | |
| 31 | К***3 | Прокладка | |
| 32 | К***3 | Крышка | |
| 33 | К***5 | Крышка | |
| 34 | К***7 | Крышка | |
| 35 | К***5 | Втулка | |
| 36 | К***1 | Втулка | |
| 37 | К***2 | Втулка 18-10 ГОСТ 19421-74 | |
| 38 | Б***6 | Болт М8-6ех20 -7796 | |
| 39 | Б***6 | Болт М10-6ех25 -7796 | |
| 40 | В***3 | Винт ВМ6-6ех12 -17473 | |
| 41 | Г***5 | Гайка М8-6G -5915 | |
| 42 | Г***5 | Гайка М10-6G -5915 | |
| 43 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 44 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 45 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 46 | Ш***1 | Шайба 6.01 -11371 | |
| 47 | Ш***1 | Шайба 10.01 -11371 |
