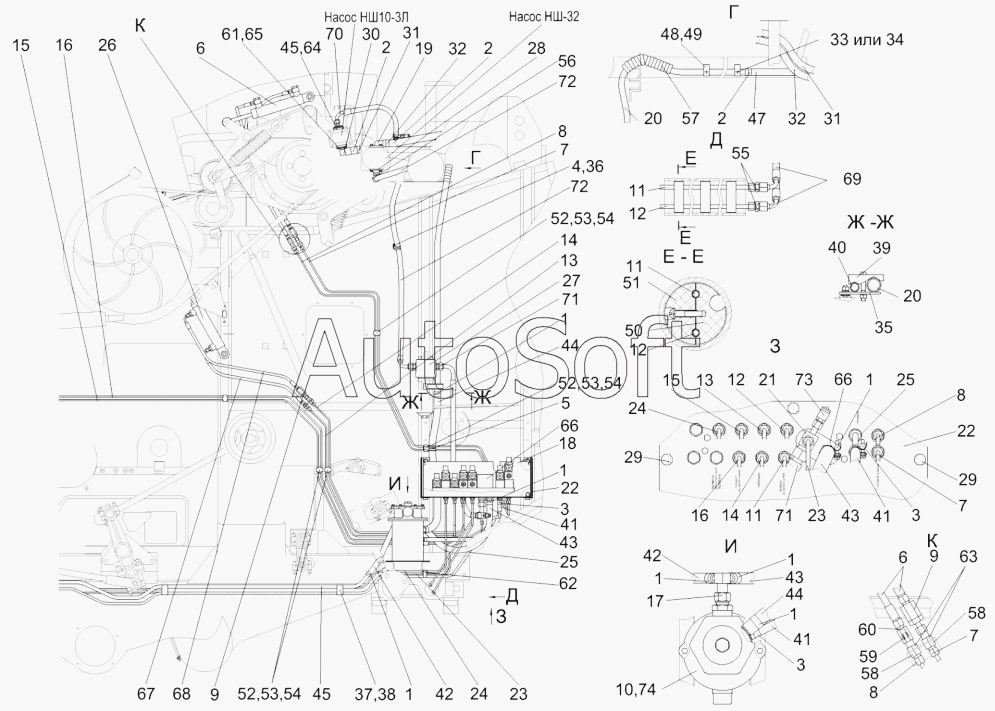

Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-0602000 (вид слева)
55
54
54
54
53
53
53
52
52
52
51
50
49
48
47
56
45
45
44
44
43
43
43
42
42
41
41
41
40
39
38
65
74
73
72
72
71
71
70
69
68
67
66
66
37
64
63
62
61
60
59
58
58
57
9
9
18
17
16
16
15
15
14
14
13
13
12
12
12
11
11
11
10
19
8
8
8
7
7
7
6
6
5
4
3
3
3
2
2
2
1
1
1
1
1
1
1
28
36
35
34
33
32
32
31
31
30
29
29
27
26
25
25
24
24
23
23
22
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***4 | Хомут | |
| 5 | К***6 | Хомут | |
| 6 | К***2 | Гидроцилиндр | |
| 7 | К***0 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***1 | Дроссель с обратным клапаном | |
| 10 | К***0 | Фильтр | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Трубопровод | |
| 16 | К***1 | Трубопровод | |
| 17 | К***0 | Тройник | |
| 18 | К***0 | Кожух | |
| 19 | К***0 | Угольник | |
| 20 | К***0 | Трубопровод | |
| 21 | К***0 | Крестовина | |
| 22 | К***0 | Кронштейн гидроблока | |
| 23 | К***0 | Трубопровод | |
| 24 | К***0 | Трубопровод | |
| 25 | К***0 | Трубопровод | |
| 26 | К***0 | Гидроцилиндр | |
| 27 | К***0 | Фильтр напорный | |
| 28 | К***Б | Угольник поворотный | |
| 29 | У***1 | Рукоятка | |
| 30 | У***0 | Угольник | |
| 31 | К***2 | Рукав Б-1-25-5398 | |
| 32 | К***3 | Рукав 18x27-1,6-10362 | |
| 33 | К***1 | Труба | |
| 34 | К***2 | Втулка | |
| 35 | К***6 | Планка | |
| 36 | К***7 | Кронштейн | |
| 37 | К***9 | Прижим | |
| 38 | К***1 | Прижим | |
| 39 | К***1 | Прижим | |
| 40 | К***8 | Труба 20х2-8734 | |
| 41 | К***1 | Рукав 12х20-1,6-10362 | |
| 42 | К***1 | Рукав 18х27-1,6-10362 | |
| 43 | К***4 | Рукав 20х35-1,6-10362 | |
| 44 | К***5 | Рукав 20х35-1,6-10362 | |
| 45 | К***5 | Фланец | |
| 45 | К***1 | Труба | |
| 47 | К***3 | Рукав Б-1-25-5398 | |
| 48 | К***1 | Прижим | |
| 49 | К***1 | Прижим | |
| 50 | К***2 | Держатель трубопроводов верхний | |
| 51 | К***3 | Держатель трубопроводов нижний | |
| 52 | К***9 | Прокладка | |
| 53 | К***1 | Прижим | |
| 54 | К***1 | Прижим | |
| 55 | К***3 | Штуцер | |
| 56 | К***1 | Брус | |
| 57 | О***6 | Оплетка 20x16x20 | |
| 58 | П***А | Штуцер проходной | |
| 59 | П***2 | Ниппель | |
| 60 | П***А | Штуцер | |
| 61 | У***7 | Полуфланец | |
| 62 | У***4 | Прижим | |
| 63 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 64 | 0***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 65 | 0***3 | Кольцо | |
| 66 | К***0 | Гидроблок управления | |
| 67 | Р***0 | Рукав высокого давления | |
| 68 | Р***0 | Рукав высокого давления | |
| 69 | Р***0 | Рукав высокого давления | |
| 70 | Р***0 | Рукав высокого давления | |
| 71 | Р***0 | Рукав высокого давления | |
| 72 | Р***0 | Рукав высокого давления | |
| 73 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) | |
| 74 | С***1 | Фильтроэлемент |
