Каталог запасных частей к технике: Гомсельмаш КЗС-812 (2013). Устройство домолачивающее КЗК 0207000В
27
27
18
19
20
20
21
21
21
22
23
24
24
24
24
25
26
17
28
28
28
28
28
29
30
31
32
33
34
35
8
1
2
3
4
5
6
7
7
9
10
11
12
12
13
13
14
14
15
16

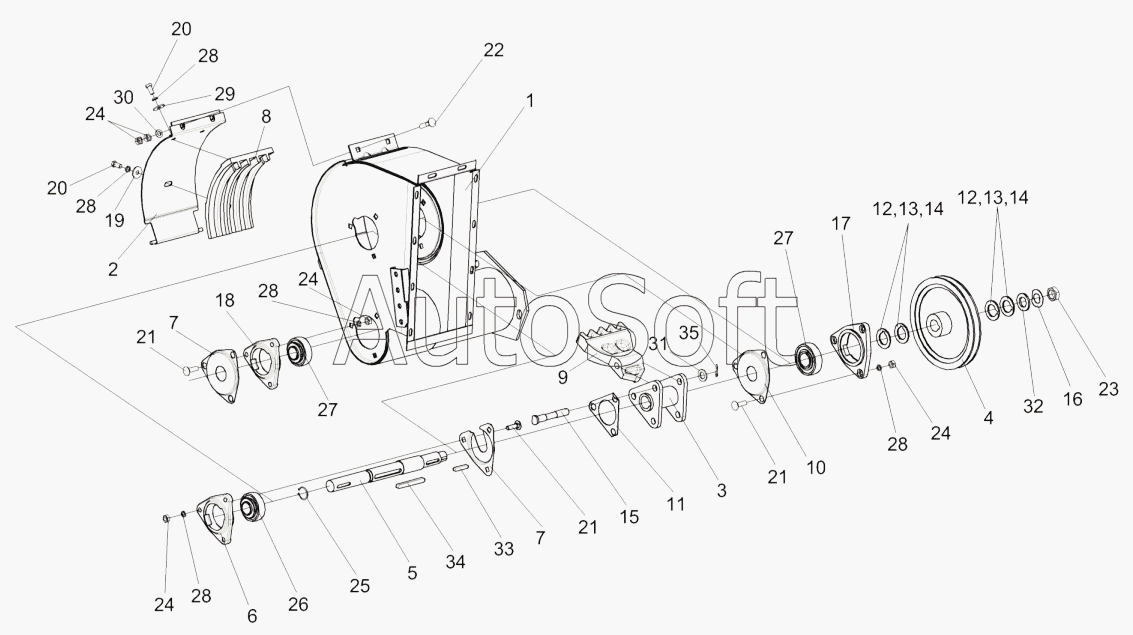

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0207000B | К***B | Устройство домолачивающее | |
| КЗР0207050А | К***А | Поддон | |
| КЗР0207100А | К***А | Ротор | |
| 1 | К***А | Корпус | |
| 2 | К***А | Обечайка | |
| 3 | К***А | Опора | |
| 4 | К***Б | Шкив | |
| 5 | К***А | Вал | |
| 6 | К***6 | Корпус подшипника | |
| 7 | К***А | Крышка | |
| 8 | К***А | Дека | |
| 9 | К***8 | Лопасть | |
| 10 | К***А | Крышка | |
| 11 | К***А | Пластина стопорная | |
| 12 | К***А | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***А | Ось | |
| 16 | К***3 | Шайба стопорная | |
| 17 | К***А | Корпус подшипника | |
| 18 | К***1 | Корпус подшипника | |
| 19 | П***Б | Шайба | |
| 20 | Б***6 | Болт М10-6gx20-7796 | |
| 21 | Б***2 | Болт М10-6gx35-7802 | |
| 22 | Б***2 | Болт М10-6gx45-7802 | |
| 23 | Г***6 | Гайка M24x2-6G-2526 | |
| 24 | Г***5 | Гайка M10-6G-5915 | |
| 25 | В***0 | Кольцо В32-13940 | |
| 26 | 1***7 | Подшипник | |
| 27 | 1***7 | Подшипник | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба А10.01-6958 | |
| 30 | Ш***1 | Шайба С.10.01-11371 | |
| 31 | Ш***1 | Шайба С.16.01-11371 | |
| 32 | Ш***1 | Шайба С.24.01-11371 | |
| 33 | Ш***0 | Шпонка 8x7x45-23360 | |
| 34 | Ш***0 | Шпонка 10x8x90-23360 | |
| 35 | Ш***7 | Шплинт 4x28-397 |
