Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Элеватор зерновой КЗК 0214000Б-01
1
2
3
4
4
5
6
7
7
8
8
8
8
9
9
9
9
10
10
11
12
12
12
12
13
13
13
14
14
14
14
15
15
16
16
16
16
17
18
19
20
21
22
22

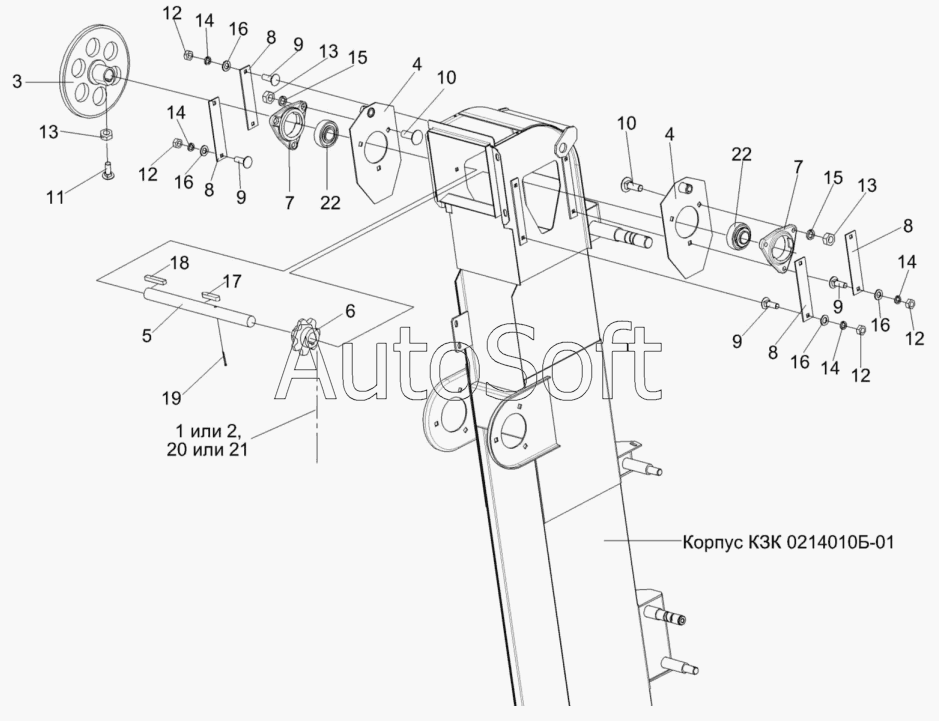

КЗК0214010Б-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0214000Б-01 | К***1 | Элеватор зерновой | |
| КЗК0214010Б-01 | К***1 | Корпус | |
| 1 | К***А | Цепь элеватора | |
| 2 | К***А | Цепь элеватора | |
| 3 | К***0 | Звездочка | |
| 4 | К***А | Ползун | |
| 5 | К***1 | Вал | |
| 6 | К***1 | Звездочка | |
| 7 | К***6 | Корпус подшипника | |
| 8 | К***А | Накладка | |
| 9 | Б***2 | Болт М8-6gх25-7802 | |
| 10 | Б***2 | Болт М10-6gх30-7802 | |
| 11 | В***5 | Винт В.М10-6gх30-1485 | |
| 12 | Г***5 | Гайка M8-6G-5915 | |
| 13 | Г***5 | Гайка M10-6G-5915 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 16 | Ш***1 | Шайба С.8.01-11371 | |
| 17 | 8***0 | Шпонка 8х7х40-23360 | |
| 18 | 2***0 | Шпонка 2-8х7х50-23360 | |
| 19 | 4***7 | Шплинт 4х40-397 | |
| 20 | С***0 | Звено С-ТРД-38-4600 | |
| 21 | С***6 | Звено С-ТРД-38-46 | |
| 22 | 1***7 | Подшипник |
