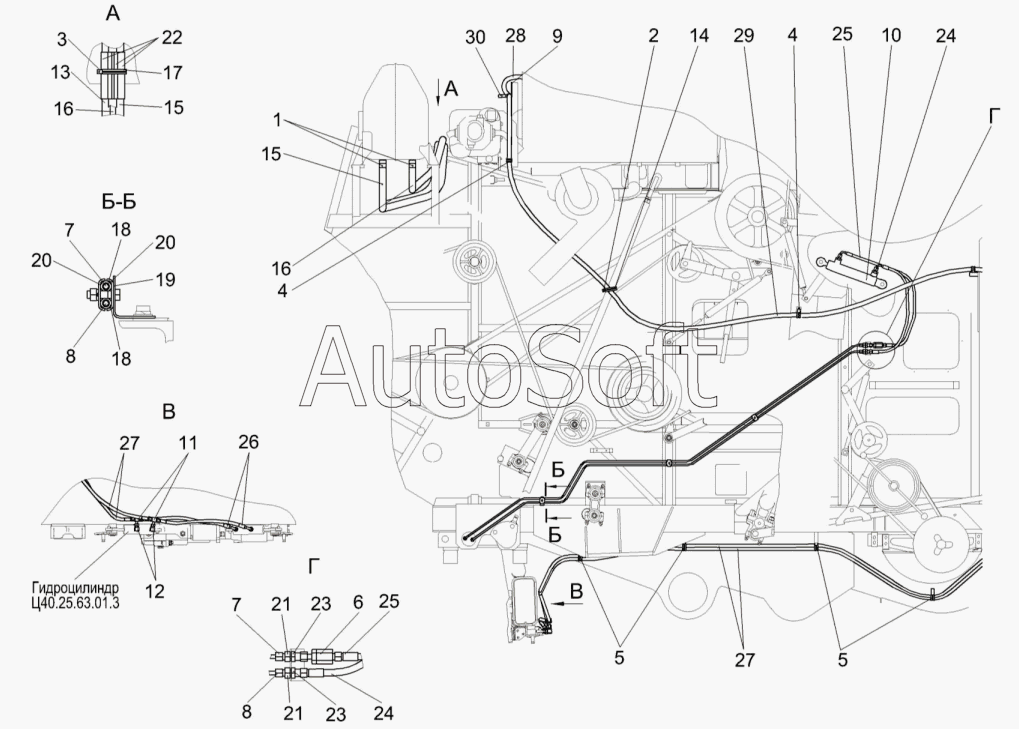

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-812-0602000 (вид справа)
15
15
30
29
28
27
27
26
25
25
24
24
23
23
22
21
21
20
20
19
18
18
17
16
16
14
13
12
11
10
9
8
8
7
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***2 | Хомут | |
| 5 | К***4 | Хомут | |
| 6 | К***1 | Дроссель с обратным клапаном | |
| 7 | К***0 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Гидроцилиндр | |
| 11 | К***0 | Тройник | |
| 12 | П***0 | Угольник | |
| 13 | К***3 | Рукав Б-1-25-5398 | |
| 14 | К***8 | Уплотнитель ПР-067 | |
| 15 | К***2 | Рукав | |
| 16 | К***3 | Рукав | |
| 17 | К***1 | Уплотнитель ПР-067 | |
| 18 | К***9 | Прокладка | |
| 19 | К***2 | Кронштейн | |
| 20 | К***1 | Прижим | |
| 21 | П***А | Штуцер проходной | |
| 22 | У***2 | Рукав | |
| 23 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | С***е | Соединение резьбовое с колпачком |
