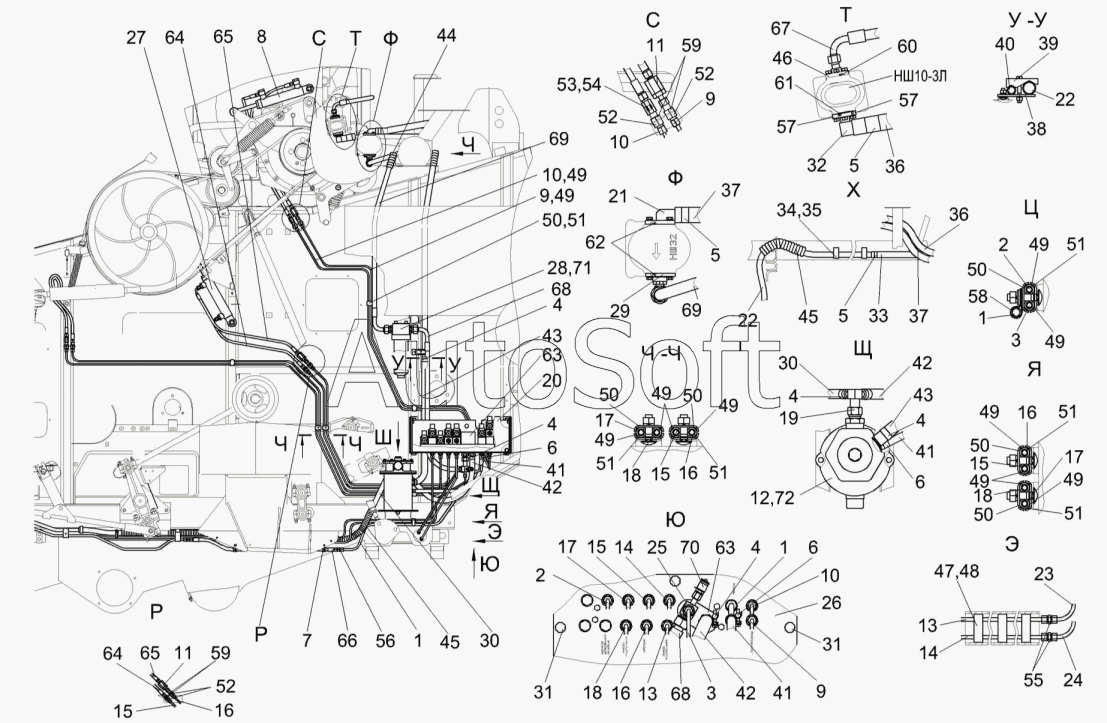

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-812-0602000 (вид слева)
45
45
54
53
52
52
52
51
51
51
51
51
51
50
50
50
50
50
50
49
49
49
49
49
49
49
49
49
49
48
47
46
55
44
43
43
42
42
42
41
41
41
40
39
38
37
37
64
64
72
71
70
69
69
68
68
67
66
65
65
36
36
63
63
62
61
60
59
59
58
57
57
56
9
9
9
17
17
17
16
16
16
16
15
15
15
15
14
14
13
13
12
11
11
10
10
10
18
18
18
8
7
6
6
6
5
5
5
4
4
4
4
4
3
3
2
2
1
1
1
27
35
34
33
32
31
31
30
30
29
28
26
25
24
23
22
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***1 | Хомут | |
| 8 | К***2 | Гидроцилиндр | |
| 9 | К***0 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***1 | Дроссель с обратным клапаном | |
| 12 | К***0 | Фильтр | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Трубопровод | |
| 16 | К***1 | Трубопровод | |
| 17 | К***0 | Трубопровод | |
| 18 | К***1 | Трубопровод | |
| 19 | К***0 | Тройник | |
| 20 | К***0 | Кожух | |
| 21 | К***0 | Угольник | |
| 22 | К***0 | Трубопровод | |
| 23 | К***0 | Трубопровод | |
| 24 | К***1 | Трубопровод | |
| 25 | К***0 | Крестовина | |
| 26 | К***0 | Кронштейн гидроблока | |
| 27 | К***0 | Гидроцилиндр | |
| 28 | К***0 | Фильтр напорный | |
| 29 | К***Б | Угольник поворотный | |
| 30 | К***2 | Рукав | |
| 31 | У***1 | Рукоятка | |
| 32 | У***0 | Угольник | |
| 33 | К***3 | Рукав Б-1-25-5398 | |
| 34 | К***1 | Прижим | |
| 35 | К***1 | Прижим | |
| 36 | К***2 | Рукав | |
| 37 | К***3 | Рукав | |
| 38 | К***6 | Планка | |
| 39 | К***1 | Прижим | |
| 40 | К***8 | Труба 20х2-8734 | |
| 41 | К***1 | Рукав 12х20-1,6-10362 | |
| 42 | К***4 | Рукав 20х35-1,6-10362 | |
| 43 | К***5 | Рукав 20х35-1,6-10362 | |
| 44 | К***4 | Оплетка | |
| 45 | К***2 | Оплетка | |
| 46 | К***5 | Фланец | |
| 47 | К***2 | Держатель трубопроводов верхний | |
| 48 | К***3 | Держатель трубопроводов нижний | |
| 49 | К***9 | Прокладка | |
| 50 | К***1 | Прижим | |
| 51 | К***1 | Прижим | |
| 52 | П***А | Штуцер проходной | |
| 53 | П***2 | Ниппель | |
| 54 | П***А | Штуцер | |
| 55 | У***2 | Штуцер | |
| 56 | У***4 | Штуцер | |
| 57 | У***7 | Полуфланец | |
| 58 | У***4 | Прижим | |
| 59 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 60 | 0***3 | Кольцо | |
| 61 | 0***3 | Кольцо | |
| 62 | 0***3 | Кольцо | |
| 63 | К***У | Гидроблок управления | |
| 64 | Р***0 | Рукав | |
| 65 | Р***0 | Рукав | |
| 66 | Р***0 | Рукав | |
| 67 | Р***0 | Рукав | |
| 68 | Р***0 | Рукав | |
| 69 | Р***0 | Рукав | |
| 70 | А***L | Резьбовое соединение с колпачком (фирма “Bosh-Rexroth”, Германия) | |
| 71 | C***1 | Фильтроэлемент | |
| 72 | Э***1 | Элемент фильтрующий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
