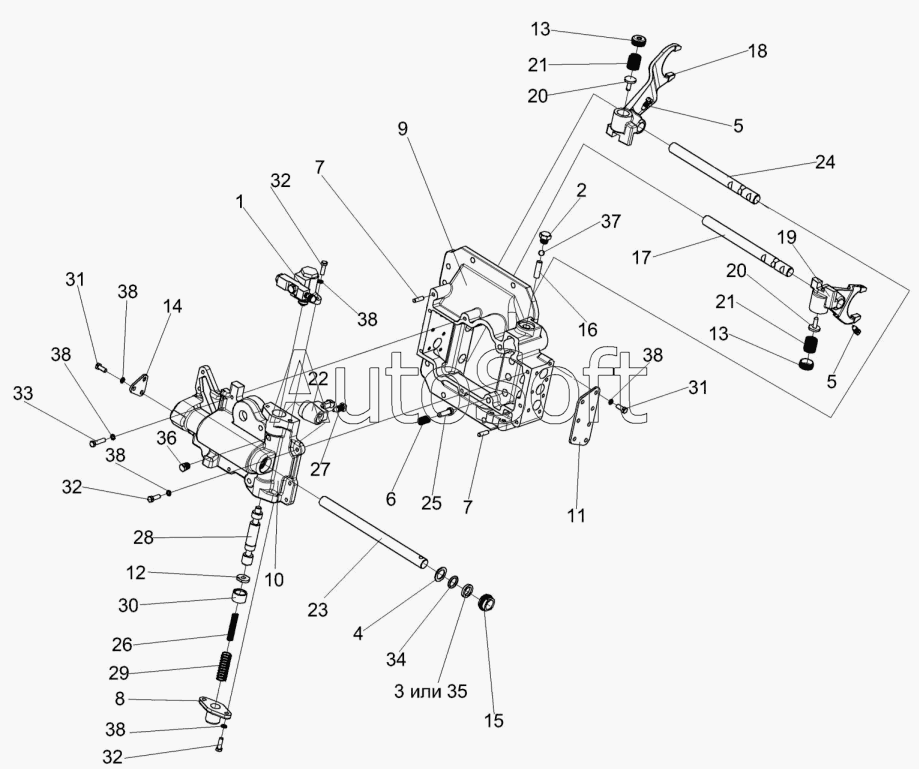

Каталог запасных частей к технике: Гомсельмаш КЗС-812С (2011). Механизм переключения диапазонов 3518020-46160
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
38
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-43200 | 3***0 | Вилка переключения нижняя | |
| 3518020-43210 | 3***0 | Вилка переключения верхняя | |
| 3518020-46160 | 3***0 | Механизм переключения диапазонов | |
| 1 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 2 | К***5 | Пробка | |
| 3 | У***2 | Кольцо | |
| 4 | У***3 | Шайба | |
| 5 | 6***Б | Болт штока | |
| 6 | К***1 | Пружина | |
| 7 | 6***7 | Штифт | |
| 8 | 3***8 | Крышка корпуса блокировки | |
| 9 | 3***8 | Корпус механизма переключения диапазонов | |
| 10 | 3***9 | Корпус блокировки | |
| 11 | 3***1 | Крышка корпуса механизма переключения | |
| 12 | 3***5 | Шайба валика блокировки | |
| 13 | 3***8 | Гайка пружин вилок | |
| 14 | 3***1 | Крышка блокировки | |
| 15 | 3***3 | Гайка уплотнения штока | |
| 16 | 3***4 | Штифт установочный | |
| 17 | 3***1 | Шток верхний переключения диапазонов | |
| 18 | 3***4 | Вилка переключения нижняя | |
| 19 | 3***5 | Вилка переключения верхняя | |
| 20 | 3***6 | Штифт вилки переключения | |
| 21 | 3***7 | Пружина штифта вилки | |
| 22 | 3***2 | Рычаг вилок переключения | |
| 23 | 3***7 | Шток управления | |
| 24 | 3***1 | Шток нижний переключения диапазонов | |
| 25 | 3***3 | Фиксатор штока диапазонов | |
| 26 | 3***1 | Пружина внутренняя блокировки | |
| 27 | 3***6 | Болт штока | |
| 28 | 3***9 | Шток блокировки | |
| 29 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 30 | 3***4 | Втулка ограничительная | |
| 31 | Б***6 | Болт М8-6gх20-7796 | |
| 32 | Б***6 | Болт М8-6gх25-7796 | |
| 33 | Б***6 | Болт М8-6gх35-7796 | |
| 34 | 0***3 | Кольцо 022-028-36-2-2-18829/9833 | |
| 35 | С***8 | Кольцо СП-30-21-5-6308 | |
| 36 | К***2 | Пробка КГ 1/8 А2 | |
| 37 | 1***2 | Шарик 11-40-3722 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
