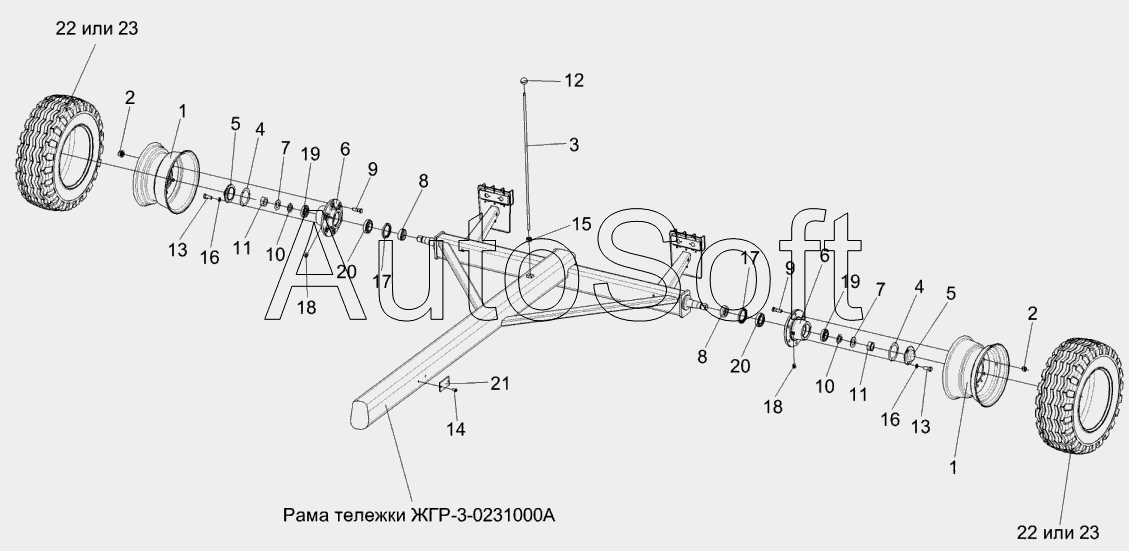

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2011). Установка задних колес КЛ 0109500 тележки транспортной
11
11
23
23
22
22
21
20
20
19
19
18
18
17
17
16
16
15
14
13
13
12
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0230000 | Ж***0 | Тележка транспортная | |
| КЛ0109500 | К***0 | Колесо | |
| 1 | К***0 | Обод | |
| 2 | У***1 | Гайка | |
| 3 | Ж***5 | Стойка | |
| 4 | К***8 | Прокладка | |
| 5 | К***2 | Крышка | |
| 6 | К***1 | Ступица | |
| 7 | К***5 | Шайба | |
| 8 | К***6 | Кольцо | |
| 9 | К***7 | Болт | |
| 10 | Р***Б | Втулка | |
| 11 | Р***А | Гайка | |
| 12 | Н***4 | Ручка П302Д61-16-77 | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | В***3 | Винт B.М6-6eх12-17473 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | 2***2 | Манжета 2.2-75х100-1-8752 | |
| 18 | 1***3 | Масленка | |
| 19 | 7***5 | Подшипник | |
| 20 | 7***5 | Подшипник 7510А-27365 | |
| 21 | 3***1 | Световозвращатель | |
| 22 | Ш***3 | Шина пневматическая 10,0/75-15,3 | |
| 23 | Ш***3 | Шина пневматическая 10,0/75-15,3 |
