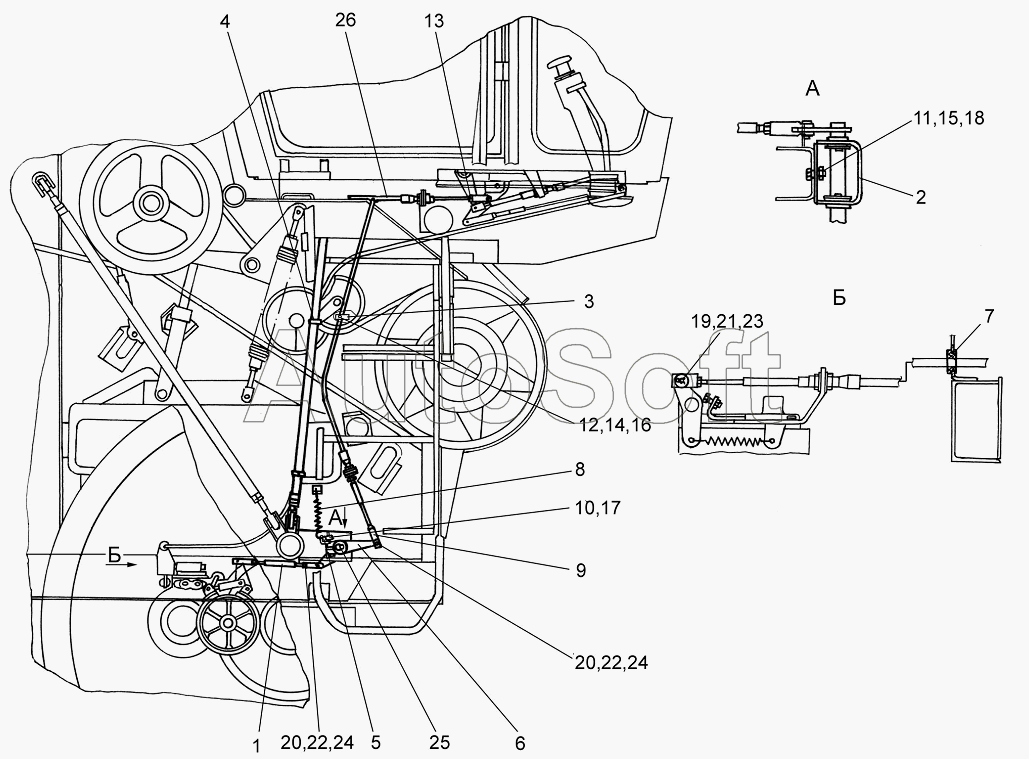

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Установка приводов стояночного тормоза и блокировки КЗК 0119700
/133.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119700 | К***0 | Установка приводов стояночного тормоза и блокировки | |
| 1 | К***0 | Тяга | |
| 2 | К***А | Опора | |
| 3 | К***1 | Хомут | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***2 | Кронштейн | |
| 6 | К***1 | Рычаг | |
| 7 | К***3 | Втулка | |
| 8 | Р***Б | Пружина | |
| 9 | У***1 | Вилка | |
| 10 | Б***6 | Болт М10-6ех45-7796 | |
| 11 | Б***6 | Болт М12-6ех30-7796 | |
| 12 | Б***8 | Болт М6-6ех14-7798 | |
| 13 | Г***6 | Гайка М8-6G-2526 | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | Г***5 | Гайка М12-6G-5915 | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***1 | Шайба С.8.01-11371 | |
| 20 | Ш***1 | Шайба С.10.01-11371 | |
| 21 | Ш***7 | Шплинт 2х16-397 | |
| 22 | Ш***7 | Шплинт 3,2х20-397 | |
| 23 | О***0 | Ось 6-8 Ьх12х30-9650 | |
| 24 | О***0 | Ось 6-10 Ьх12х32-9650 | |
| 25 | Ш***0 | Шпонка 8х7х32-23360 | |
| 26 | 2***8 | Трос дистанционного управления |
