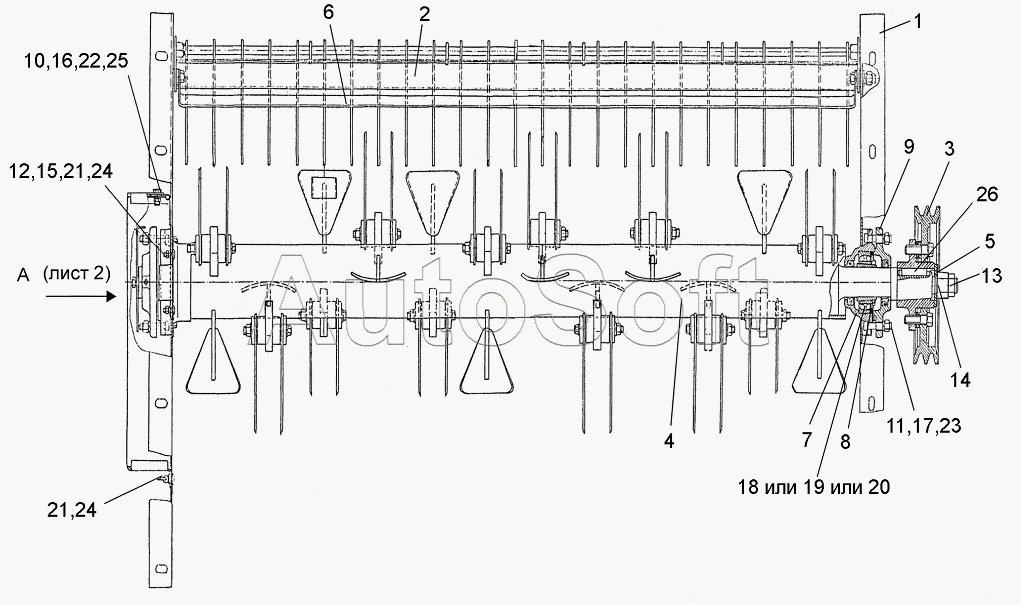

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Соломоизмельчитель КЗК 0290000Б (лист 1)
/146.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0290000Б | К***Б | Соломоизмельчитель | |
| 1 | К***A | Корпус измельчителя | |
| 2 | К***А | Опора ножевая | |
| 3 | К***0 | Шкив | |
| 4 | К***А | Ротор измельчителя | |
| 5 | К***3 | Шайба | |
| 6 | К***А | Щиток | |
| 7 | К***1 | Корпус | |
| 8 | К***1 | Кольцо | |
| 9 | К***А | Крышка подшипника | |
| 10 | Б***6 | Болт М8-6ех16-7796 | |
| 11 | Б***6 | Болт М10-6ех45-7796 | |
| 12 | Б***2 | Болт М6-6ех16-7802 | |
| 13 | Г***6 | Гайка М24х2-6G-2526 | |
| 14 | Г***5 | Гайка М24х2-6G-5915 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | 2***9 | Подшипник | |
| 19 | 2***5 | Подшипник | |
| 20 | 2***3 | Подшипник | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***1 | Шайба 6.01-11371 | |
| 25 | Ш***1 | Шайба 8.01-11371 | |
| 26 | Ш***0 | Шпонка 2-12х8х45-23360 |
