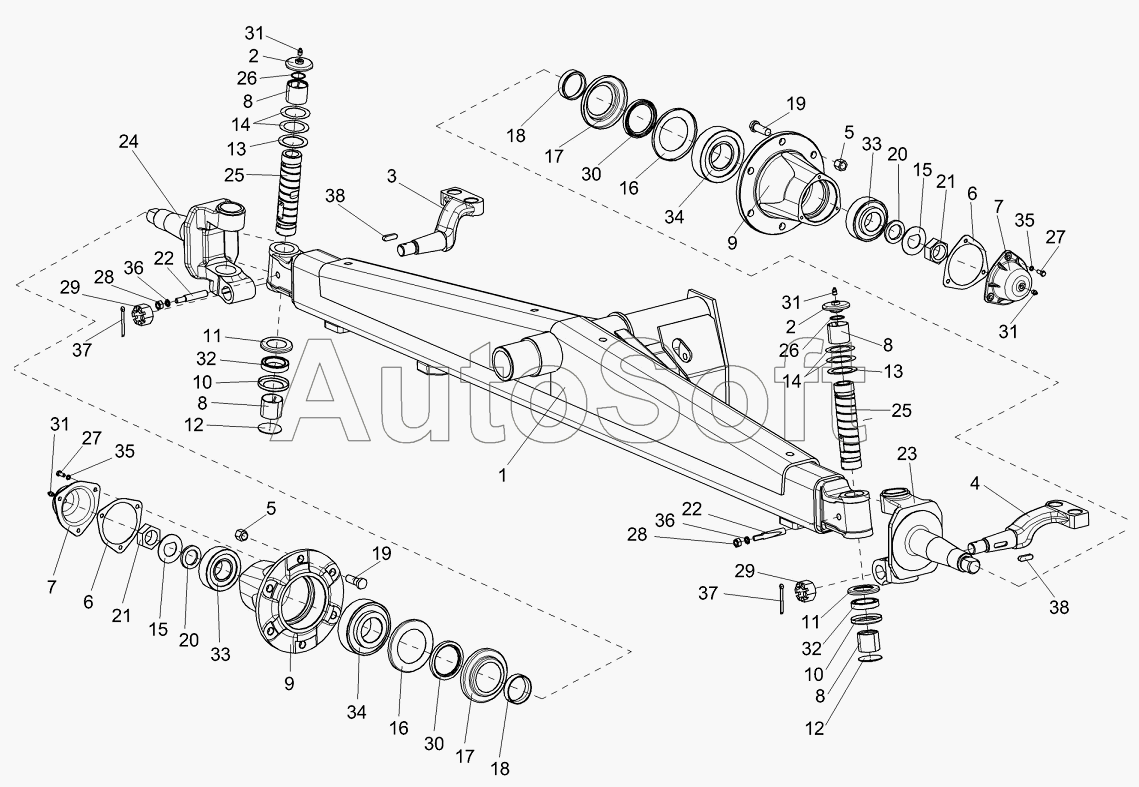

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Мост управляемых колес КЗК 0109000 (лист 1)
/68.gif)
1
2
2
3
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0109000 | К***0 | Мост управляемыx колес | |
| РСМ10.02.02.130 | Р***0 | Сальник с обоймой | |
| РСМ10.02.02.190-02 | Р***2 | Кулак поворотный | |
| РСМ10.02.02.190-03 | Р***3 | Кулак поворотный | |
| УЭС0109050 | У***0 | Ступица | |
| 1 | К***0 | Балка моста | |
| 2 | Р***А | Крышка | |
| 3 | К***2 | Рычаг | |
| 4 | К***3 | Рычаг | |
| 5 | Н***4 | Гайка | |
| 6 | Р***1 | Прокладка | |
| 7 | Р***А | Колпак ступицы | |
| 8 | Р***2 | Втулка шкворня поворотного кулака | |
| 9 | Р***В | Ступица | |
| 10 | Р***8 | Обойма подшипника | |
| 11 | Р***А | Колпак подшипника | |
| 12 | Р***1 | Заглушка | |
| 13 | Р***А | Шайба | |
| 14 | Р***А | Шайба | |
| 15 | Р***7 | Шайба | |
| 16 | Р***5 | Кольцо упорное | |
| 17 | Р***6 | Обойма | |
| 18 | Р***А | Кольцо сальника | |
| 19 | Р***6 | Болт колеса | |
| 20 | Р***Б | Втулка | |
| 21 | Р***А | Гайка | |
| 22 | Р***5 | Клин шкворня | |
| 23 | Р***2 | Кулак поворотный | |
| 24 | Р***3 | Кулак поворотный | |
| 25 | Р***5 | Шкворень | |
| 26 | У***8 | Кольцо | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | У***1 | Гайка | |
| 30 | М***2 | Манжета 1.2-75х100-1-8752 | |
| 31 | М***3 | Масленка 1.2-19853 | |
| 32 | 8***2 | Подшипник 8110-7872 | |
| 33 | 7***5 | Подшипник | |
| 34 | 7***5 | Подшипник 7613А-27365 | |
| 35 | Ш***1 | Шайба 8Т.65Г-6401 | |
| 36 | Ш***1 | Шайба 12Т.65Г-6401 | |
| 37 | Ш***7 | Шплинт 6,3х63-397 | |
| 38 | Ш***0 | Шпонка 12х8х40-23360 |
