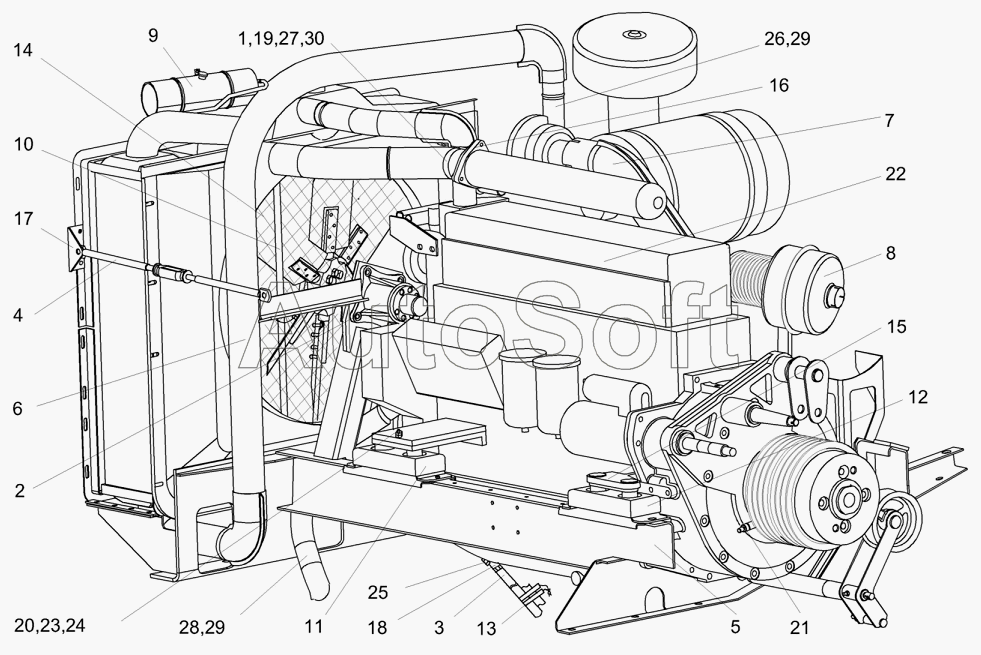

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Установка дизеля Д-260.4-435 КЗК 0106000А (лист 2)
/80.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106000А | К***А | Установка дизеля Д-260.4-435 | |
| 1 | К***0 | Патрубок | |
| 2 | К***А | Привод вентилятора | |
| 3 | К***Б | Маслопровод сливной | |
| 4 | К***А | Растяжка | |
| 5 | К***А | Рамка подмоторная | |
| 6 | К***А | Труба воздушная нижняя | |
| 7 | К***В | Труба | |
| 8 | К***А | Глушитель | |
| 9 | К***0 | Бачок расширительный | |
| 10 | К***А | Воздухозаборник | |
| 11 | У***0 | Амортизатор | |
| 12 | У***0 | Амортизатор | |
| 13 | А***0 | Хомут | |
| 14 | У***А | Решетка | |
| 15 | К***5 | Кронштейн | |
| 16 | К***7 | Патрубок | |
| 17 | К***А | Кронштейн | |
| 18 | К***4 | Штуцер | |
| 19 | К***8 | Труба | |
| 20 | К***5 | Шпилька | |
| 21 | У***1 | Штуцер | |
| 22 | Д***5 | Дизель | |
| 23 | Г***6 | Гайка М16-6G-2526 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | Р***2 | Рукав | |
| 26 | Р***2 | Рукав 50х61,5-1,6-10362 | |
| 27 | Р***2 | Рукав 76х87,5-0,29-10362 | |
| 28 | Р***2 | Рукав-деталь 55-66-0,22 | |
| 29 | T***2 | Хомут червячный TORRO 60-80/9 C7 W2 | |
| 30 | G***2 | Хомут без компенсатора GBS M 88/25 W2 |
