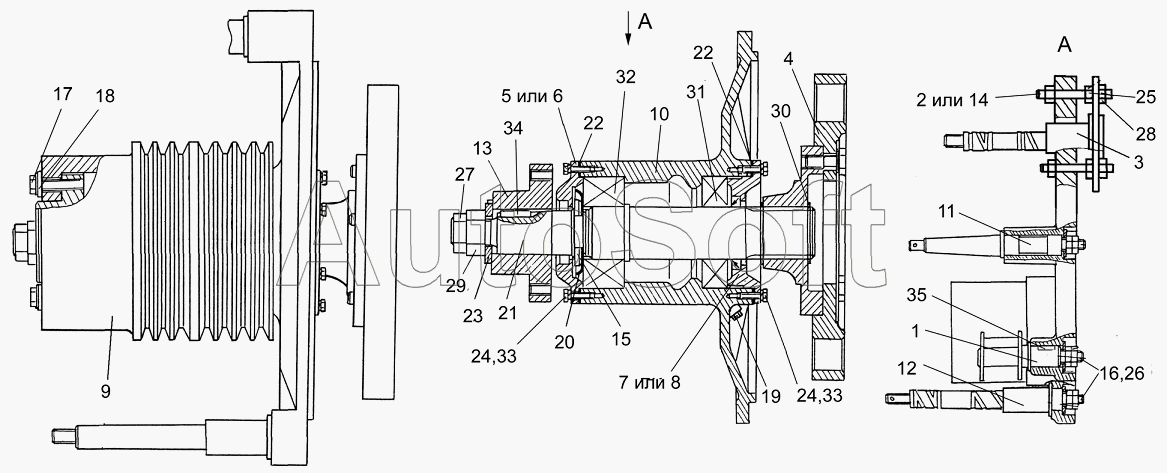

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Главный привод КЗК 0106270А
/86.gif)
27
18
19
20
21
22
22
23
24
24
25
26
17
28
29
30
31
32
33
33
34
35
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106050Б | К***Б | Установка вала главного привода | |
| КЗК0106270А | К***А | Главный привод | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Шпилька | |
| 3 | К***0 | Опора | |
| 4 | У***0 | Диск ведомый | |
| 5 | 3***0 | Корпус манжеты | |
| 6 | 3***0 | Корпус манжеты | |
| 7 | 3***а | Корпус манжеты | |
| 8 | 3***0 | Корпус манжеты | |
| 9 | К***6 | Шкив | |
| 10 | К***А | Крышка картера маховика | |
| 11 | К***Б | Палец | |
| 12 | К***А | Ось | |
| 13 | К***8 | Ступица | |
| 14 | К***6 | Болт | |
| 15 | К***6 | Гайка | |
| 16 | К***2 | Шайба | |
| 17 | У***3 | Болт | |
| 18 | У***5 | Шайба | |
| 19 | У***3 | Пробка | |
| 20 | 1***2 | Маслоотражатель | |
| 21 | 3***1 | Вал шлицевой | |
| 22 | 3***1 | Прокладка | |
| 23 | 3***1 | Шайба | |
| 24 | Б***6 | Болт М8-6ех25-7796 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Г***6 | Гайка М20-6G-2526 | |
| 27 | Г***6 | Гайка М30х2-6G-2526 | |
| 28 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 29 | Г***5 | Гайка М30х2-6G-5915 | |
| 30 | К***0 | Кольцо В60-13940 | |
| 31 | 3***8 | Подшипник 312-8338 | |
| 32 | 5***6 | Подшипник 53612-24696 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***0 | Шпонка 2-8х7х25-23360 | |
| 35 | Ш***0 | Шпонка Н10х8х28-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
