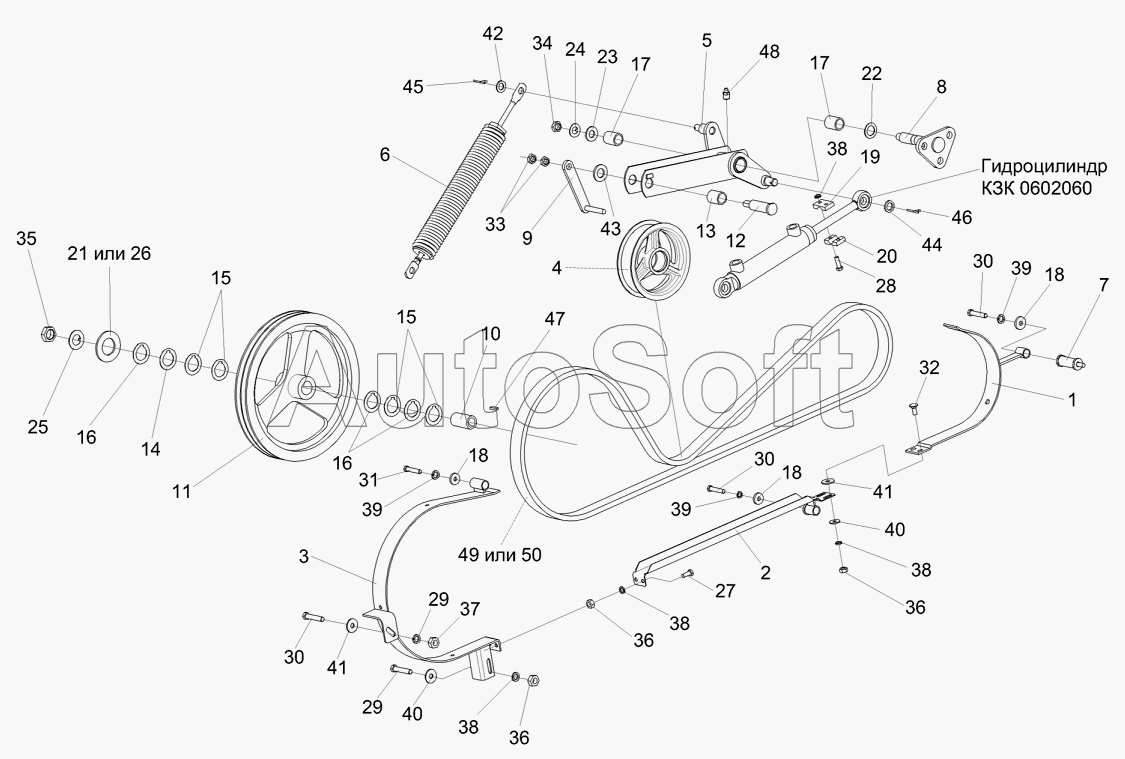

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод горизонтального шнека КЗК-10-0221000
/20.gif)
38
38
38
38
26
27
28
29
29
30
30
30
31
32
33
34
35
36
36
36
37
25
39
39
39
40
40
41
41
42
43
44
45
46
47
48
49
50
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0221000 | К***0 | Привод горизонтального шнека | |
| КЗК0221020А | К***А | Рычаг | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***Б | Ролик | |
| 5 | К***А | Рычаг | |
| 6 | К***Б | Пружина | |
| 7 | К***0 | Перgходник | |
| 8 | К***А | Опора | |
| 9 | К***0 | Подъемник | |
| 10 | К***9 | Втулка | |
| 11 | К***А | Шкив | |
| 12 | К***А | Палец | |
| 13 | К***А | Втулка | |
| 14 | К***А | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | К***7 | Втулка | |
| 18 | К***7 | Шайба | |
| 19 | К***1 | Ограничитель | |
| 20 | К***2 | Ограничитель | |
| 21 | К***1 | Шайба | |
| 22 | К***8 | Шайба специальная | |
| 23 | П***4 | Шайба | |
| 24 | П***5 | Шайба | |
| 25 | П***1 | Шайба специальная | |
| 26 | П***2 | Шайба | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Б***6 | Болт М8-6ех25-7796 | |
| 29 | Б***6 | Болт М8-6ех30-7796 | |
| 30 | Б***6 | Болт М10-6ех50-7796 | |
| 31 | Б***6 | Болт М10-6ех75-7796 | |
| 32 | Б***2 | Болт М8-6ех20-7802 | |
| 33 | Г***6 | Гайка М16-6G-2526 | |
| 34 | Г***6 | Гайка М18х1,5-60-2526 | |
| 35 | Г***6 | Гайка М27х2-60-2526 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6С-5915 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба А10.01-6958 | |
| 42 | Ш***1 | Шайба С.16.01-11371 | |
| 43 | Ш***1 | Шайба С.24.01-11371 | |
| 44 | Ш***9 | Шайба 20.01-9649 | |
| 45 | Ш***7 | Шплинт 4х22-397 | |
| 46 | Ш***7 | Шплинт 5х32-397 | |
| 47 | Ш***0 | Шпонка 10х8х63-23360 | |
| 48 | М***3 | Масленка 1.2-19853 | |
| 49 | 2***a | Ремень | |
| 50 | 2***A | Ремень |
