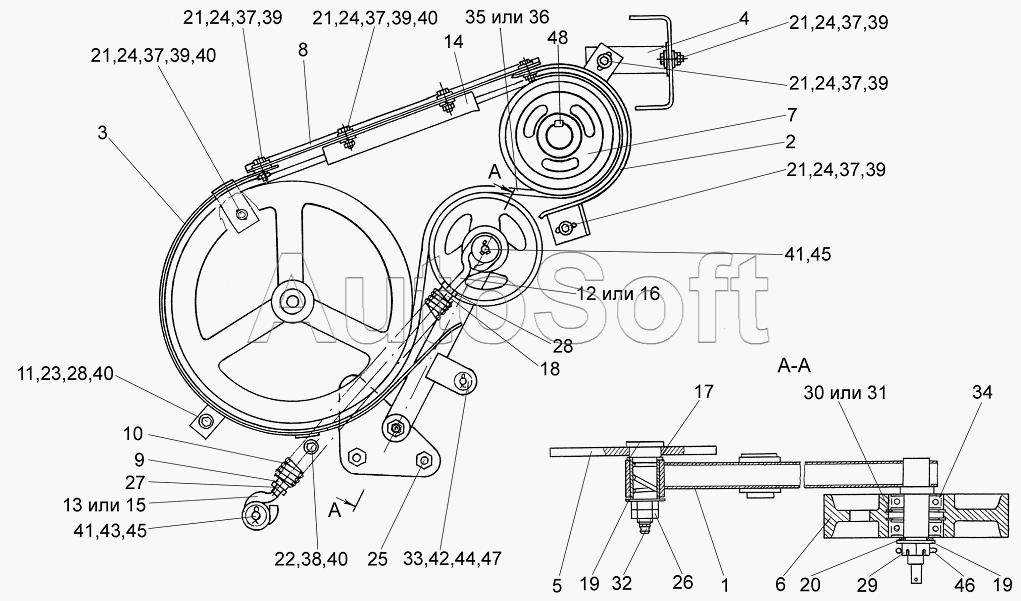

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод вибратора КЗК 0223000А
/21.gif)
36
24
24
24
24
24
24
25
26
27
28
28
29
30
31
32
33
34
35
23
37
37
37
37
37
37
38
39
39
39
39
39
39
40
40
40
40
41
41
42
43
44
45
45
46
47
48
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
19
20
21
21
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0223000А | К***А | Привод вибратора | |
| КЗК0223010 | К***0 | Рычаг | |
| КЗК0223020 | К***0 | Ролик | |
| КЗК0223070А | К***А | Пружина | |
| 1 | К***0 | Рычаг | |
| 2 | К***Б | Щиток | |
| 3 | К***А | Щиток | |
| 4 | К***0 | Кронштейн | |
| 5 | К***Б | Опора | |
| 6 | К***1 | Ролик | |
| 7 | К***2 | Шкив | |
| 8 | К***9 | Пластина | |
| 9 | К***5 | Пробка | |
| 10 | К***А | Пружина | |
| 11 | К***7 | Шайба | |
| 12 | К***1 | Зацеп | |
| 13 | К***5 | Зацеп | |
| 14 | К***А | Кронштейн | |
| 15 | К***6 | Зацеп | |
| 16 | К***8 | Зацеп | |
| 17 | К***8 | Шайба специальная | |
| 18 | К***1 | Пробка | |
| 19 | К***2 | Шайба | |
| 20 | П***7 | Втулка | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М10-6ех30-7796 | |
| 23 | Б***6 | Болт М10-6ех90-7796 | |
| 24 | Г***6 | Гайка М8-6G-2526 | |
| 25 | Г***6 | Гайка М16х1,5-60-2526 | |
| 26 | Г***6 | Гайка М16-6G-2526 | |
| 27 | Г***6 | Гайка М 12-6G-5916 | |
| 28 | Г***6 | Гайка М12LH-6G – 5916 | |
| 29 | Г***5 | Гайка М16-6G-5935 | |
| 30 | К***1 | Кольцо В52-13941 | |
| 31 | К***3 | Кольцо В52-13943 | |
| 32 | М***3 | Масленка 1.1-19853 | |
| 33 | О***0 | Ось 6-20b12х45-9650 | |
| 34 | 1***2 | Подшипник 180205С17-8882 | |
| 35 | В***i | Ремень | |
| 36 | Н***А | Ремень | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***8 | Шайба А.8.01-6958 | |
| 40 | Ш***8 | Шайба А.10.01-6958 | |
| 41 | Ш***8 | Шайба А.14.01-6958 | |
| 42 | Ш***9 | Шайба 20.01-9649 | |
| 43 | Ш***1 | Шайба С.14х2,5.01-11371 | |
| 44 | Ш***1 | Шайба С.20.01-11371 | |
| 45 | Ш***7 | Шплинт 4х25-397 | |
| 46 | Ш***7 | Шплинт 4х32-397 | |
| 47 | Ш***7 | Шплинт 5х32-397 | |
| 48 | Ш***8 | Шпонка 12х8х50-24068 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
