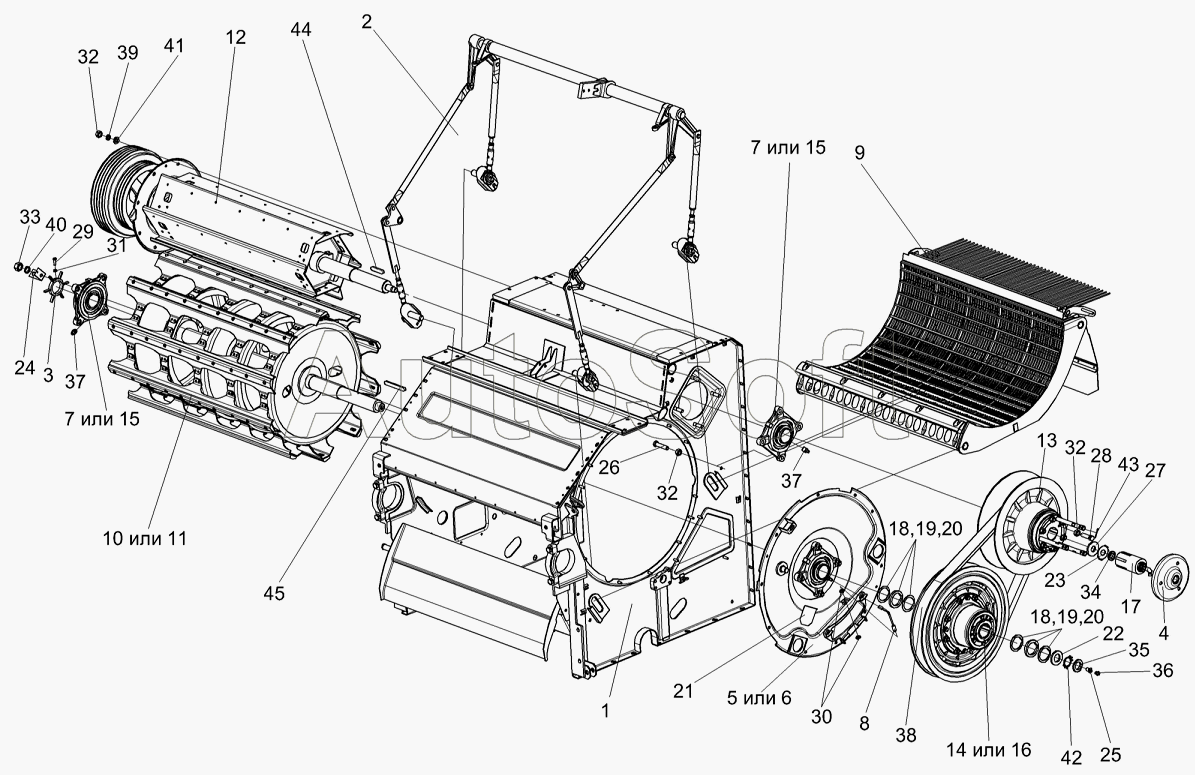

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Аппарат молотильный КЗК 0102000 (лист 1)
/49.gif)
35
24
25
26
27
28
29
30
31
32
32
32
33
34
23
36
37
37
38
39
40
41
42
43
44
45
12
1
2
3
4
5
6
7
7
8
9
10
11
13
14
15
15
16
17
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0102000А | К***А | Аппарат молотильный | |
| 1 | К***Б | Рама | |
| 2 | К***А | Механизм подъема подбарабанья | |
| 3 | К***0 | Датчик | |
| 4 | К***0 | Фланец | |
| 5 | К***0 | Фланец | |
| 6 | К***0 | Фланец | |
| 7 | К***0 | Опора | |
| 8 | К***1 | Маслопровод | |
| 9 | К***0 | Подбарабанье | |
| 10 | К***0 | Барабан молотильный | |
| 11 | К***0 | Барабан молотильный | |
| 12 | К***0 | Битер отбойный | |
| 13 | К***0 | Вариатор барабана | |
| 14 | К***0 | Вариатор барабана | |
| 15 | Н***0 | Опора | |
| 16 | Р***Б | Вариатор барабана | |
| 17 | Р***А | Гидроцилиндр | |
| 18 | К***7 | Прокладка | |
| 19 | К***1 | Прокладка | |
| 20 | К***2 | Прокладка | |
| 21 | К***1 | Крышка | |
| 22 | К***3 | Шайба | |
| 23 | К***4 | Шайба стопорная | |
| 24 | К***1 | Кронштейн | |
| 25 | К***1 | Бонка | |
| 26 | К***5 | Болт | |
| 27 | К***3 | Шайба | |
| 28 | К***1 | Болт | |
| 29 | Б***8 | Болт М6-6ех20-7798 | |
| 30 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***5 | Гайка М16-6G-5915 | |
| 34 | Г***1 | Гайка М30х1,5-6G-11871 | |
| 35 | Г***1 | Гайка М42х1,5-6G-11871 | |
| 36 | М***3 | Масленка 1.2-19853 | |
| 37 | М***3 | Масленка 1.3-19853 | |
| 38 | Р***0 | Ремень 68х24-2600 | |
| 39 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 16.65Г-6402 | |
| 41 | Ш***1 | Шайба С.12.01-11371 | |
| 42 | Ш***2 | Шайба Н.42х1,4.01-11872 | |
| 43 | Ш***7 | Шплинт 4х36-397 | |
| 44 | Ш***0 | Шпонка 18х11х80-23360 | |
| 45 | Ш***0 | Шпонка 18х11х140-23360 |
