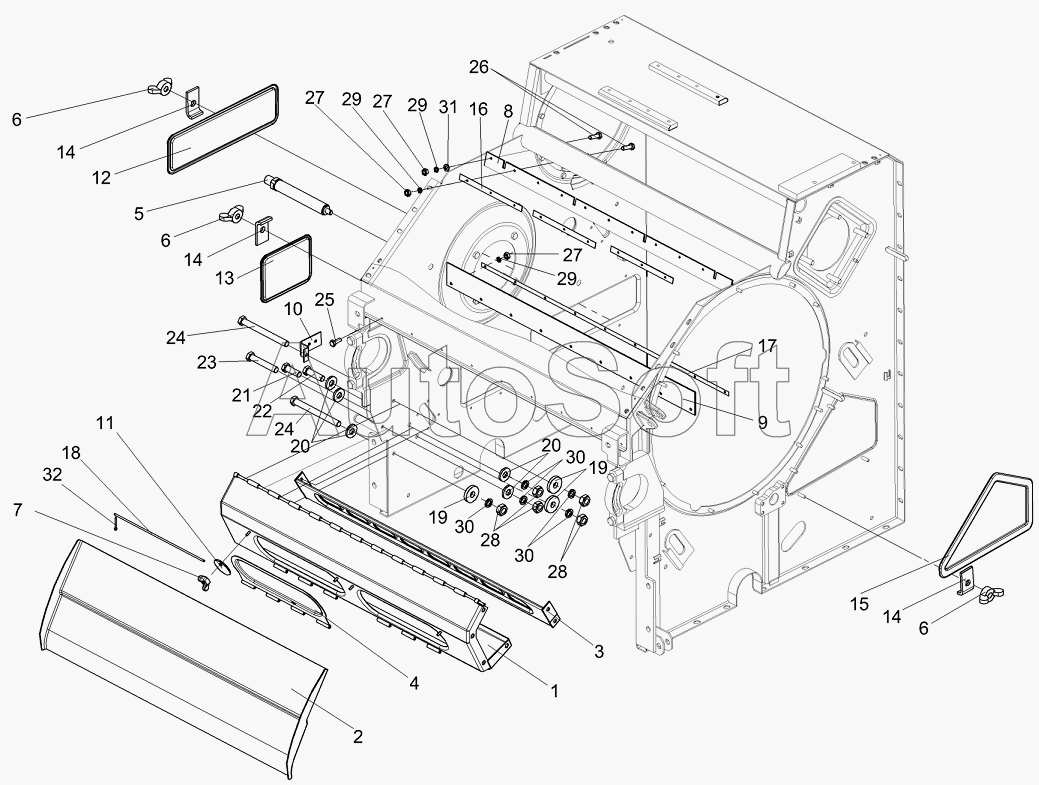

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Аппарат молотильный КЗК 0102000 (лист 2)
/50.gif)
25
17
18
19
19
20
20
21
22
23
24
24
16
26
27
27
27
28
28
29
29
29
30
30
30
31
32
8
1
2
3
4
5
6
6
6
7
9
10
11
12
13
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0102000А | К***А | Аппарат молотильный | |
| КЗК0102130 | К***0 | Щит | |
| 1 | К***0 | Щит | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Камнеуловитель | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Ось | |
| 6 | К***0 | Гайка-барашек | |
| 7 | К***0 | Гайка | |
| 8 | К***2 | Отсекатель | |
| 9 | К***3 | Пластина | |
| 10 | К***5 | Кронштейн | |
| 11 | К***8 | Шайба | |
| 12 | К***5 | Крышка | |
| 13 | К***7 | Крышка | |
| 14 | К***4 | Прижим | |
| 15 | К***5 | Крышка | |
| 16 | К***4 | Планка | |
| 17 | К***8 | Полоса | |
| 18 | К***6 | Ось | |
| 19 | К***7 | Шайба | |
| 20 | К***5 | Шайба | |
| 21 | Б***6 | Болт М10-6ех30-7796 | |
| 22 | Б***6 | Болт М10-6ех35-7796 | |
| 23 | Б***6 | Болт М10-6ех60-7796 | |
| 24 | Б***6 | Болт М10-6ех105-7796 | |
| 25 | Б***8 | Болт М6-6ех16-7798 | |
| 26 | Б***2 | Болт М6-6ех20-7802 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***1 | Шайба С.6.01-11371 | |
| 32 | Ш***7 | Шплинт 2,5х18-397 |
