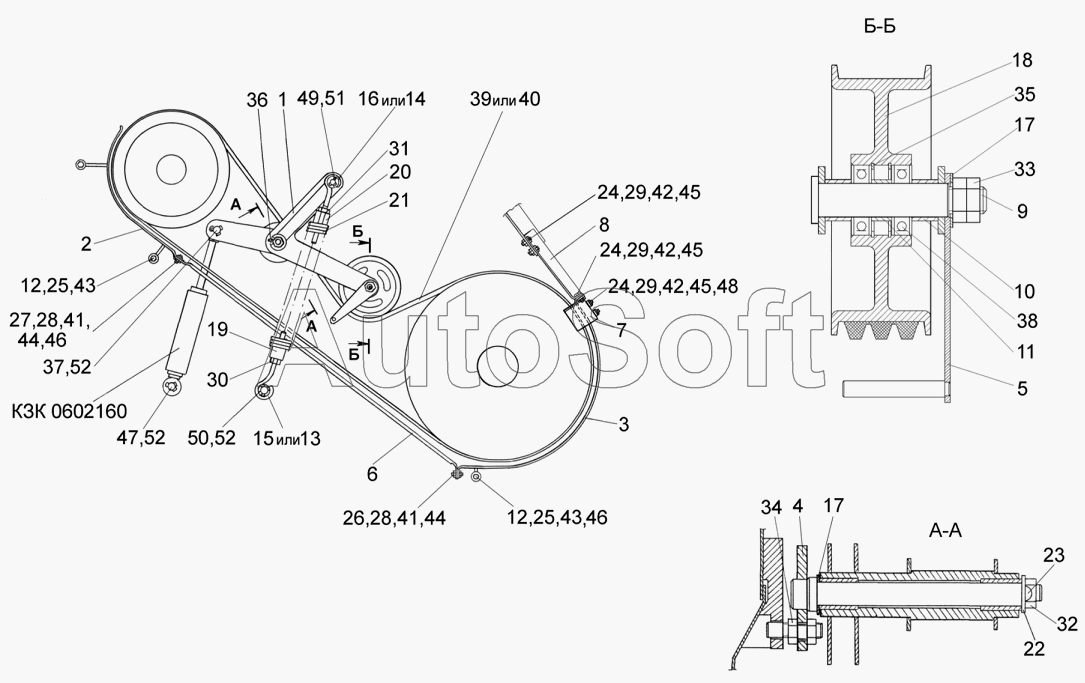

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод наклонной камеры КЗК 0125000
/117.gif)
40
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
26
41
41
42
42
42
43
43
44
44
45
45
45
46
46
47
48
49
50
51
52
52
52
13
1
2
3
4
5
6
7
8
9
10
11
12
12
14
15
16
17
17
18
19
20
21
22
23
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0125000 | К***0 | Привод наклонной камеры | |
| КЗК0125050 | К***0 | Пружина | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***А | Щиток | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Кронштейн | |
| 6 | К***7 | Щиток | |
| 7 | К***1 | Кронштейн | |
| 8 | К***2 | Щиток | |
| 9 | К***1 | Ось | |
| 10 | К***3 | Втулка | |
| 11 | К***4 | Втулка | |
| 12 | К***7 | Шайба | |
| 13 | К***6 | Зацеп | |
| 14 | К***7 | Зацеп | |
| 15 | К***3 | Зацеп | |
| 16 | К***7 | Зацеп | |
| 17 | К***8 | Шайба специальная | |
| 18 | К***2 | Ролик | |
| 19 | П***5 | Пробка | |
| 20 | П***3 | Пробка | |
| 21 | П***1 | Пружина | |
| 22 | П***4 | Шайба | |
| 23 | П***5 | Шайба | |
| 24 | Б***6 | Болт М8-6ех25-7796 | |
| 25 | Б***6 | Болт М10-6ех75-7796 | |
| 26 | Б***8 | Болт М6-6ех25-7798 | |
| 27 | Б***2 | Болт М6-6ех20-7802 | |
| 28 | Г***5 | Гайка М6-6С-5915 | |
| 29 | Г***5 | Гайка М8-6С-5915 | |
| 30 | Г***5 | Гайка М12-6С-5915 | |
| 31 | Г***5 | Гайка М12Ш-5915 | |
| 32 | Г***6 | Гайка М18х1,5-6С-5916 | |
| 33 | Г***6 | Гайка М20-6С-5916 | |
| 34 | Г***6 | Гайка М16х1,5-6С-2526 | |
| 35 | К***1 | Кольцо В52-13941 | |
| 36 | М***3 | Масленка 1.2.-19853 | |
| 37 | О***0 | Ось 6-20b12х40-9650 | |
| 38 | 1***2 | Подшипник 180205С17-8882 | |
| 39 | 3***А | Ремень | |
| 40 | 3***a | Ремень | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***8 | Шайба А.6.01-6958 | |
| 45 | Ш***8 | Шайба А.8.01-6958 | |
| 46 | Ш***8 | Шайба А.10.01-6958 | |
| 47 | Ш***9 | Шайба 20.01-9649 | |
| 48 | Ш***1 | Шайба С.8.01-11371 | |
| 49 | Ш***1 | Шайба С.14.01-11371 | |
| 50 | Ш***1 | Шайба С.16.01-11371 | |
| 51 | Ш***7 | Шплинт 4х28-397 | |
| 52 | Ш***7 | Шплинт 5х32-397 |
