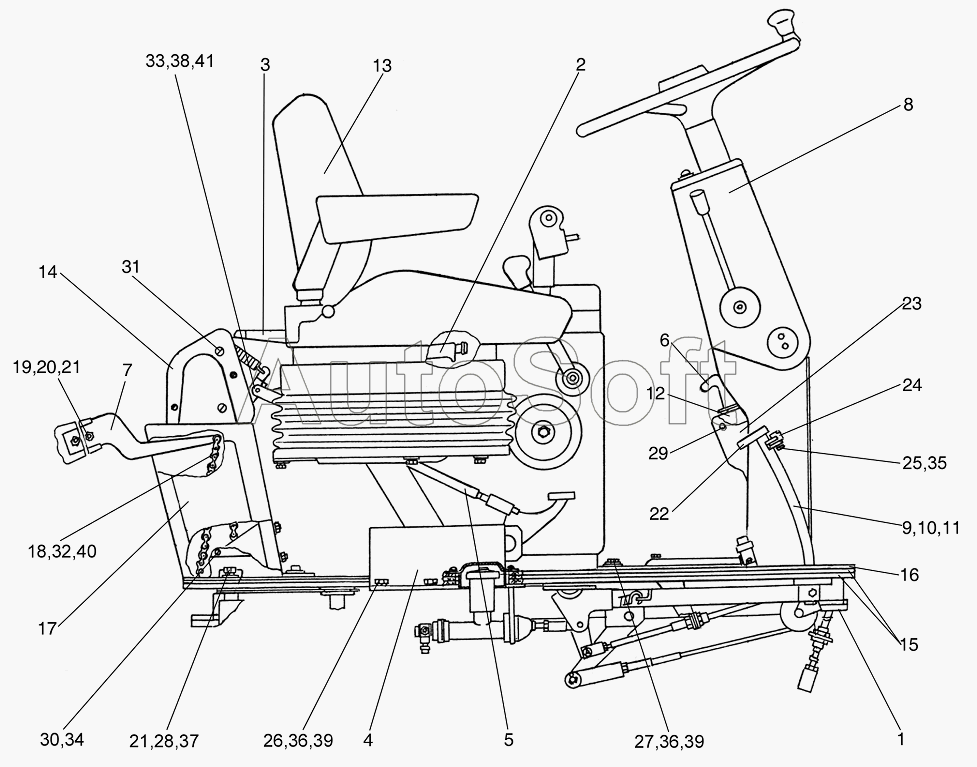

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Площадка управления КЗК 0119000 (лист 1)
/118.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***А | Привод | |
| 3 | К***0 | Пульт управления | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Тяга | |
| 6 | К***0 | Колонка привода | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Рулевая колонка | |
| 9 | К***0 | Рычаг | |
| 10 | К***0 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | У***0 | Крышка | |
| 13 | 8***2 | Сиденье | |
| 14 | К***А | Крышка | |
| 15 | К***9 | Прокладка | |
| 16 | К***1 | Коврик | |
| 17 | К***2 | Крышка | |
| 18 | К***3 | Ось | |
| 19 | У***1 | Болт | |
| 20 | У***2 | Гайка | |
| 21 | У***7 | Шайба | |
| 22 | У***6 | Подушка педали | |
| 23 | У***7 | Крышка | |
| 24 | У***6 | Планка | |
| 25 | У***1 | Винт | |
| 26 | Б***6 | Болт М10-6ех30-7796 | |
| 27 | Б***6 | Болт М10-6ех55-7796 | |
| 28 | Б***6 | Болт | |
| 29 | В***3 | Винт ВМ 4-6ех25-17473 | |
| 30 | В***3 | Винт ВМ6-6ех12-17473 | |
| 31 | В***5 | Винт В2М5-6ех14-17475 | |
| 32 | С***8 | Звено | |
| 33 | О***0 | Ось 6-8b12х30-9650 | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***1 | Шайба С.8.01-11371 | |
| 39 | Ш***1 | Шайба С.10.01-11371 | |
| 40 | Ш***7 | Шплинт 1,6х16-397 | |
| 41 | Ш***7 | Шплинт 2х20-397 |
