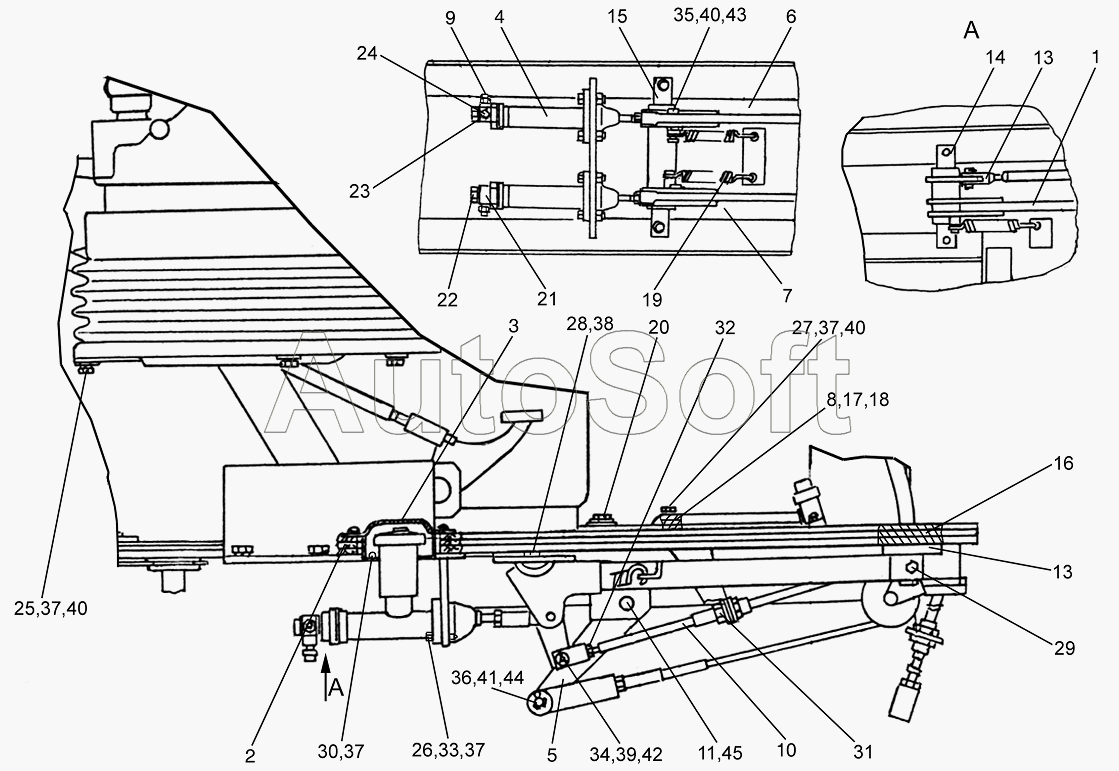

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Площадка управления КЗК 0119000 (лист 2)
/119.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
38
39
40
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Главный цилиндр | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***0 | Прижим | |
| 9 | У***0 | Угольник | |
| 10 | 2***9 | Трос дистанционного управления | |
| 11 | К***3 | Ось | |
| 12 | К***1 | Вилка | |
| 13 | К***2 | Шайба | |
| 14 | К***5 | Ось | |
| 15 | К***6 | Ось | |
| 16 | У***8 | Шайба | |
| 17 | У***6 | Прижим | |
| 18 | У***4 | Крышка | |
| 19 | У***А | Пружина | |
| 20 | У***6 | Труба | |
| 21 | У***2 | Угольник | |
| 22 | 5***3 | Болт | |
| 23 | 7***5 | Прокладка | |
| 24 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 25 | Б***6 | Болт М8-6ех20-7796 | |
| 26 | Б***6 | Болт М8-6ех30-7796 | |
| 27 | Б***6 | Болт М8-6ех50-7796 | |
| 28 | Б***6 | Болт М10-6ех25-7796 | |
| 29 | Б***6 | Болт М10-6ех30-7796 | |
| 30 | В***3 | Винт ВМ6-6ех12-17473 | |
| 31 | Г***6 | Гайка М16х1,5-60-2526 | |
| 32 | Г***5 | Гайка М6-6G-5915 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | О***0 | Ось 6-6b12х30-9650 | |
| 35 | О***0 | Ось 6-8b12х30-9650 | |
| 36 | О***0 | Ось 6-10b12х36-9650 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***1 | Шайба С.6.01-11371 | |
| 40 | Ш***1 | Шайба С.8.01-11371 | |
| 41 | Ш***1 | Шайба С.10.01-11371 | |
| 42 | Ш***7 | Шплинт 1,6х16-397 | |
| 43 | Ш***7 | Шплинт 2х20-397 | |
| 44 | Ш***7 | Шплинт 2,5х18-397 | |
| 45 | Ш***7 | Шплинт 4х22-397 |
