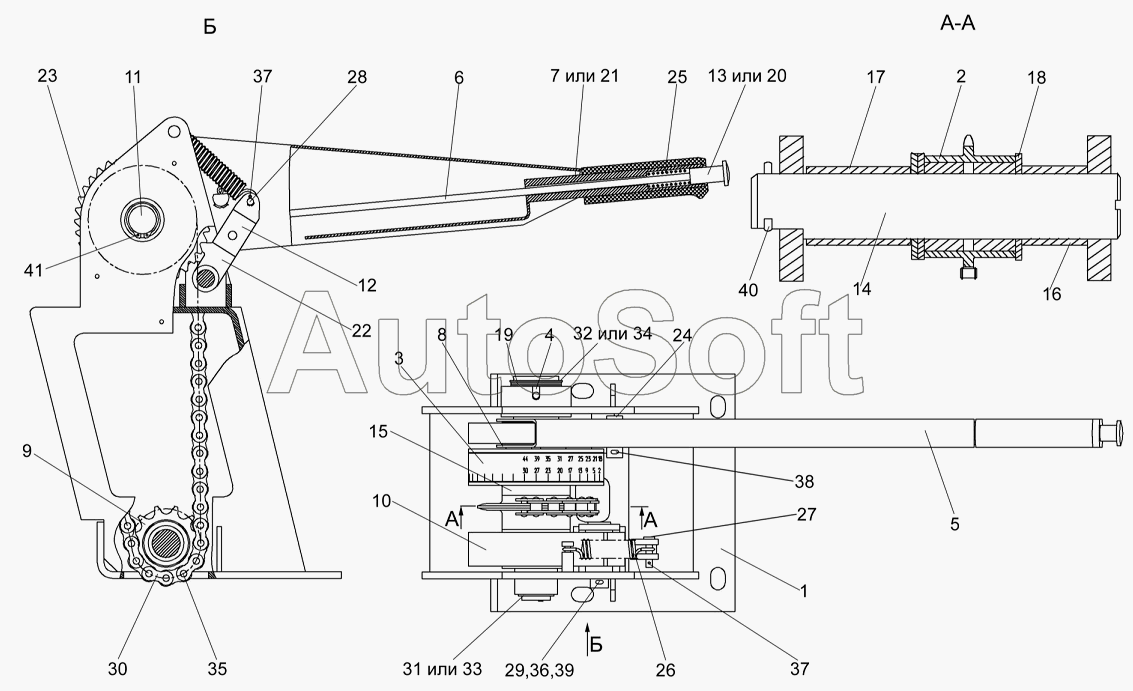

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод КЗК 0119040А
/124.gif)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
37
38
39
40
41
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119040А | К***А | Привод | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Звездочка | |
| 3 | К***0 | Барабан | |
| 4 | К***0 | Втулка | |
| 5 | Р***А | Рычаг | |
| 6 | Р***0 | Тяга | |
| 7 | 1***А | Рукоятка руля левая | |
| 8 | К***7 | Кольцо | |
| 9 | К***1 | Звездочка | |
| 10 | К***2 | Колесо храповое | |
| 11 | К***3 | Вал | |
| 12 | К***5 | Собачка | |
| 13 | К***1 | Кнопка | |
| 14 | К***2 | Ось | |
| 15 | К***8 | Кольцо | |
| 16 | К***4 | Втулка | |
| 17 | К***1 | Втулка | |
| 18 | К***2 | Шайба | |
| 19 | К***7 | Шайба | |
| 20 | Р***А | Кнопка | |
| 21 | Р***3 | Рукоятка | |
| 22 | Р***1 | Собачка | |
| 23 | Р***4 | Колесо храповое | |
| 24 | Р***А | Палец | |
| 25 | 5***3 | Пружина | |
| 26 | У***6 | Пружина | |
| 27 | О***0 | Ось 6-6b12х25-9650 | |
| 28 | О***0 | Ось 6-8 b12х18-9650 | |
| 29 | О***0 | Ось 6-16 b12х60-9650 | |
| 30 | С***8 | Звено | |
| 31 | К***0 | Кольцо А25-13940 | |
| 32 | К***0 | Кольцо А40-13940 | |
| 33 | К***2 | Кольцо А25-13942 | |
| 34 | К***2 | Кольцо А40-13942 | |
| 35 | П***8 | Цепь | |
| 36 | Ш***1 | Шайба С.16.01-11371 | |
| 37 | Ш***7 | Шплинт 2х16-397 | |
| 38 | Ш***7 | Шплинт 3,2х20-397 | |
| 39 | Ш***7 | Шплинт 4х25-397 | |
| 40 | Ш***7 | Шплинт 5х32-397 | |
| 41 | Ш***0 | Шпонка 8х7х125-23360 |
