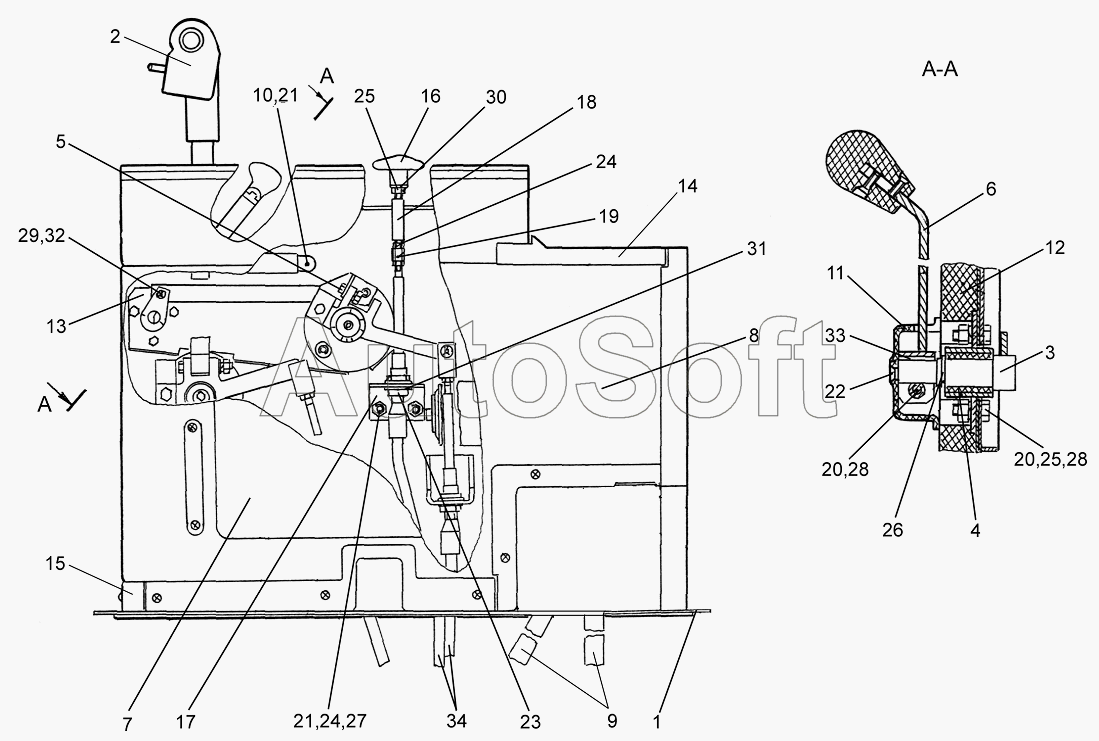

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Пульт управления КЗК 0119050 (лист 1)
/125.gif)
26
18
19
20
20
21
21
22
23
24
24
25
25
17
27
28
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119050 | К***0 | Пульт управления | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Привод | |
| 3 | К***0 | Вал | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Привод | |
| 6 | К***0 | Рычаг | |
| 7 | М***0 | Стенка | |
| 8 | У***0 | Корпус | |
| 9 | К***1 | Шланг | |
| 10 | К***5 | Втулка | |
| 11 | К***3 | Колпачок | |
| 12 | К***6 | Обивка пульта | |
| 13 | К***6 | Усилитель | |
| 14 | У***6 | Накладка | |
| 15 | У***9 | Уголок | |
| 16 | У***0 | Ручка | |
| 17 | У***5 | Кронштейн | |
| 18 | У***1 | Тяга | |
| 19 | У***2 | Муфта | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***8 | Болт М6-6ех16-7798 | |
| 22 | В***5 | Винт В2М5-6ех10-17475 | |
| 23 | Г***6 | Гайка М16х1,5-60-2526 | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | К***2 | Кольцо В16-13942 | |
| 27 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.6х1,4.01-11371 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***1 | Шайба С.16.01-11371 | |
| 32 | Ш***7 | Шплинт 1,6х12-397 | |
| 33 | Ш***0 | Шпонка 5х5х16-23360 | |
| 34 | 2***3 | Трос дистанционного управления |
