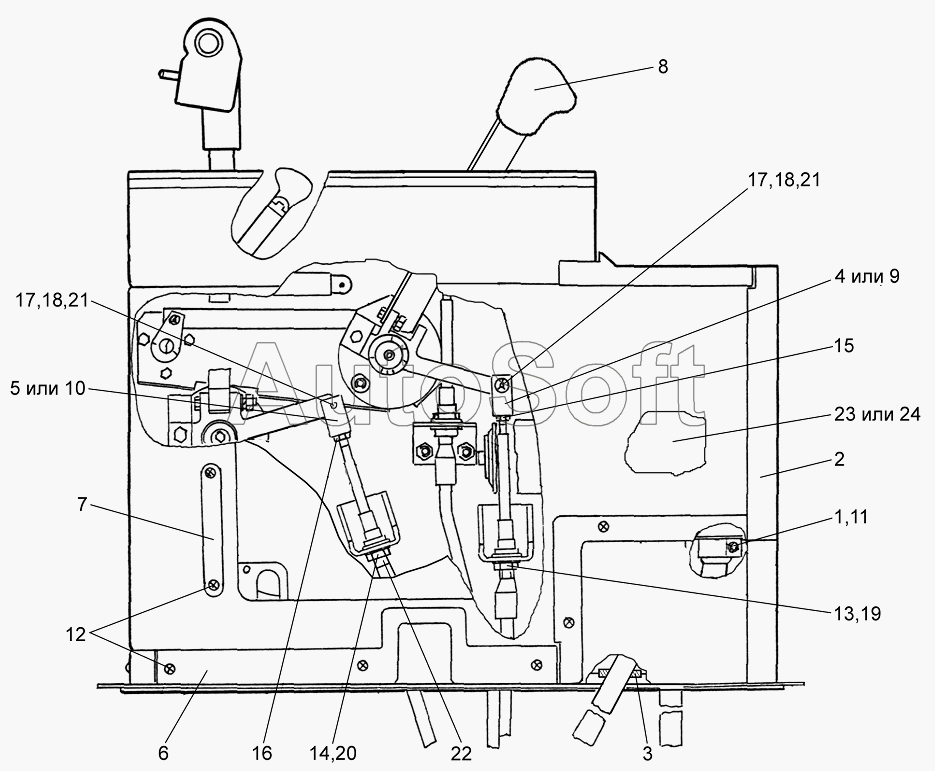

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Пульт управления КЗК 0119050 (лист 2)
/126.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119050 | К***0 | Пульт управления | |
| 1 | А***0 | Хомут | |
| 2 | У***0 | Решетка | |
| 3 | К***2 | Втулка | |
| 4 | У***1 | Вилка | |
| 5 | У***2 | Вилка | |
| 6 | У***8 | Уголок | |
| 7 | У***4 | Накладка | |
| 8 | У***5 | Рукоятка | |
| 9 | У***1 | Вилка | |
| 10 | У***1 | Вилка | |
| 11 | У***3 | Уплотнитель | |
| 12 | В***9 | Винт 2-4х25-10619 | |
| 13 | Г***6 | Гайка М16х1,5-60-2526 | |
| 14 | Г***6 | Гайка М18х1,5-60-2526 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | О***0 | Ось 6-6b12х25-9650 | |
| 18 | Ш***1 | Шайба С.6.01-11371 | |
| 19 | Ш***1 | Шайба С.16.01-11371 | |
| 20 | Ш***1 | Шайба С.18.01-11371 | |
| 21 | Ш***7 | Шплинт 1,6х2-397 | |
| 22 | 2***4 | Трос дистанционного управления | |
| 23 | 8***0 | Радиатор отопителя | |
| 24 | Р***0 | Радиатор отопителя |
