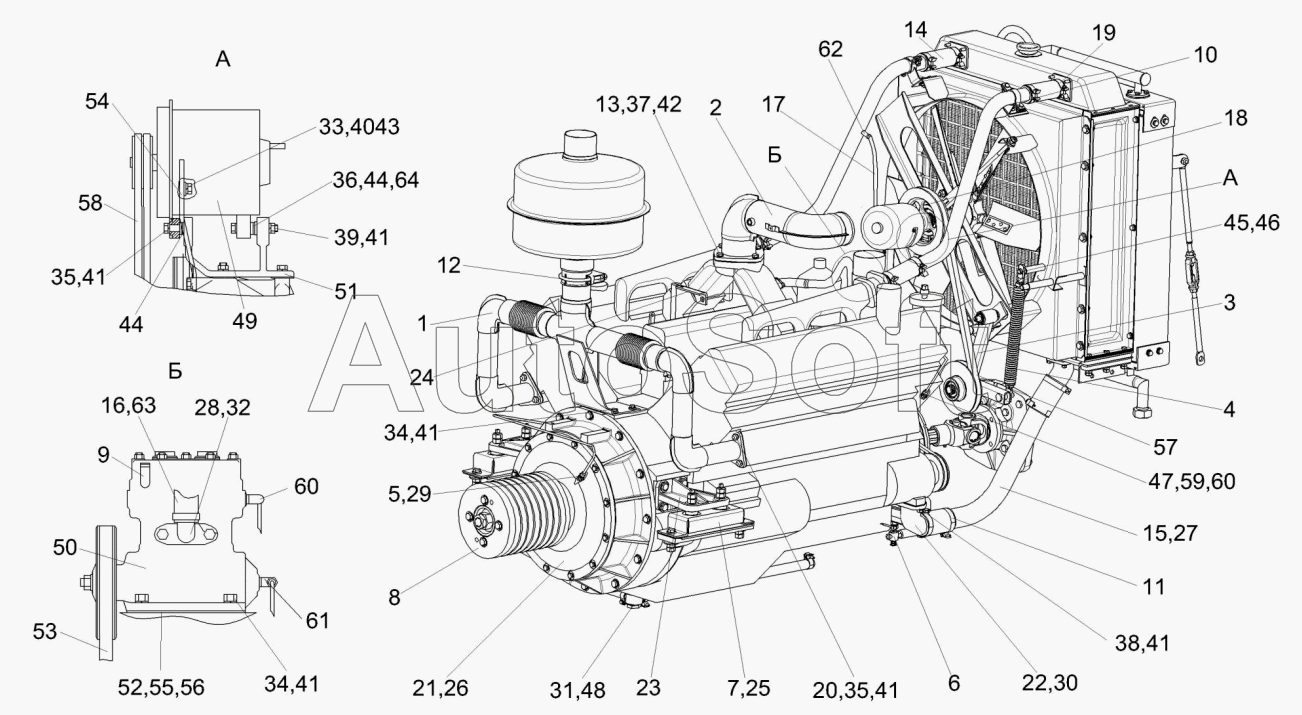

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка дизеля ЯМЗ-238АК-1 КГС 0116000А (лист 2)
39
47
46
45
44
44
43
42
41
41
41
41
41
41
40
48
38
37
36
35
35
34
34
33
32
56
64
63
62
61
60
60
59
58
57
31
55
54
53
52
51
50
49
8
15
15
14
13
12
11
10
9
15
7
6
5
4
3
2
1
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0116000А | К***А | Установка дизеля ЯМЗ-238АК | |
| 1 | К***0 | Труба выпускная | |
| 2 | К***0 | Коллектор воздушный | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Механизм натяжения | |
| 5 | К***0 | Маслопровод | |
| 6 | К***0 | Кран | |
| 7 | У***0 | Амортизатор | |
| 8 | У***2 | Главный привод | |
| 9 | У***0 | Патрубок | |
| 10 | А***0 | Хомут стяжной | |
| 11 | А***0 | Хомут стяжной | |
| 12 | 2***0 | Хомут | |
| 13 | К***2 | Прокладка | |
| 14 | К***4 | Рукав | |
| 15 | К***5 | Рукав | |
| 15 | К***8 | Патрубок | |
| 15 | К***9 | Патрубок | |
| 16 | К***6 | Рукав | |
| 17 | К***7 | Рукав | |
| 18 | К***3 | Шкив | |
| 19 | К***3 | Хомут | |
| 20 | К***3 | Прокладка | |
| 21 | К***1 | Корпус | |
| 22 | К***5 | Патрубок | |
| 23 | К***1 | Кронштейн | |
| 24 | К***3 | Кронштейн | |
| 25 | К***7 | Проставка | |
| 26 | К***1 | Диск | |
| 27 | К***А | Труба | |
| 28 | У***9 | Прокладка | |
| 29 | У***3 | Штуцер | |
| 30 | У***1 | Прокладка | |
| 31 | У***1 | Штуцер | |
| 32 | 2***5 | Патрубок подвода воздуха к компрессору | |
| 33 | Б***6 | Болт М8-6eх25-7796 | |
| 34 | Б***6 | Болт М10-6eх30-7796 | |
| 35 | Б***6 | Болт М10-6eх40-7796 | |
| 36 | Б***6 | Болт М10-6eх60-7796 | |
| 37 | Б***6 | Болт М12-6eх30-7796 | |
| 38 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 39 | Г***5 | Гайка М10-6G-5915 | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***8 | Шайба | |
| 44 | Ш***1 | Шайба С.10.01-11371 | |
| 45 | Ш***1 | Шайба С.16.01-11371 | |
| 46 | Ш***7 | Шплинт 3,2х32-397 | |
| 47 | 0***3 | Кольцо 008-011-19-2-2-18829-9833 | |
| 48 | 2***8 | Прокладка | |
| 49 | 4***9 | Генератор | |
| 50 | 5***2 | Компрессор | |
| 51 | 2***4 | Кронштейн крепления генератора 238АК-3701774 | |
| 52 | 5***5 | Крышка предохранительная | |
| 53 | B***w | Ремень BX 943Lw | |
| 54 | 2***0 | Планка натяжная 238-3701790 | |
| 55 | 2***4 | Прокладка | |
| 56 | 5***3 | Прокладка | |
| 57 | У***0 | Ремень | |
| 58 | X***a | Ремень | |
| 59 | 5***8 | Трубка со шлангом | |
| 60 | 3***1 | Угольник | |
| 61 | 3***7 | Угольник | |
| 62 | T***2 | Хомут червячный | |
| 63 | T***2 | Хомут червячный | |
| 64 | 4***1 | Шайба |
