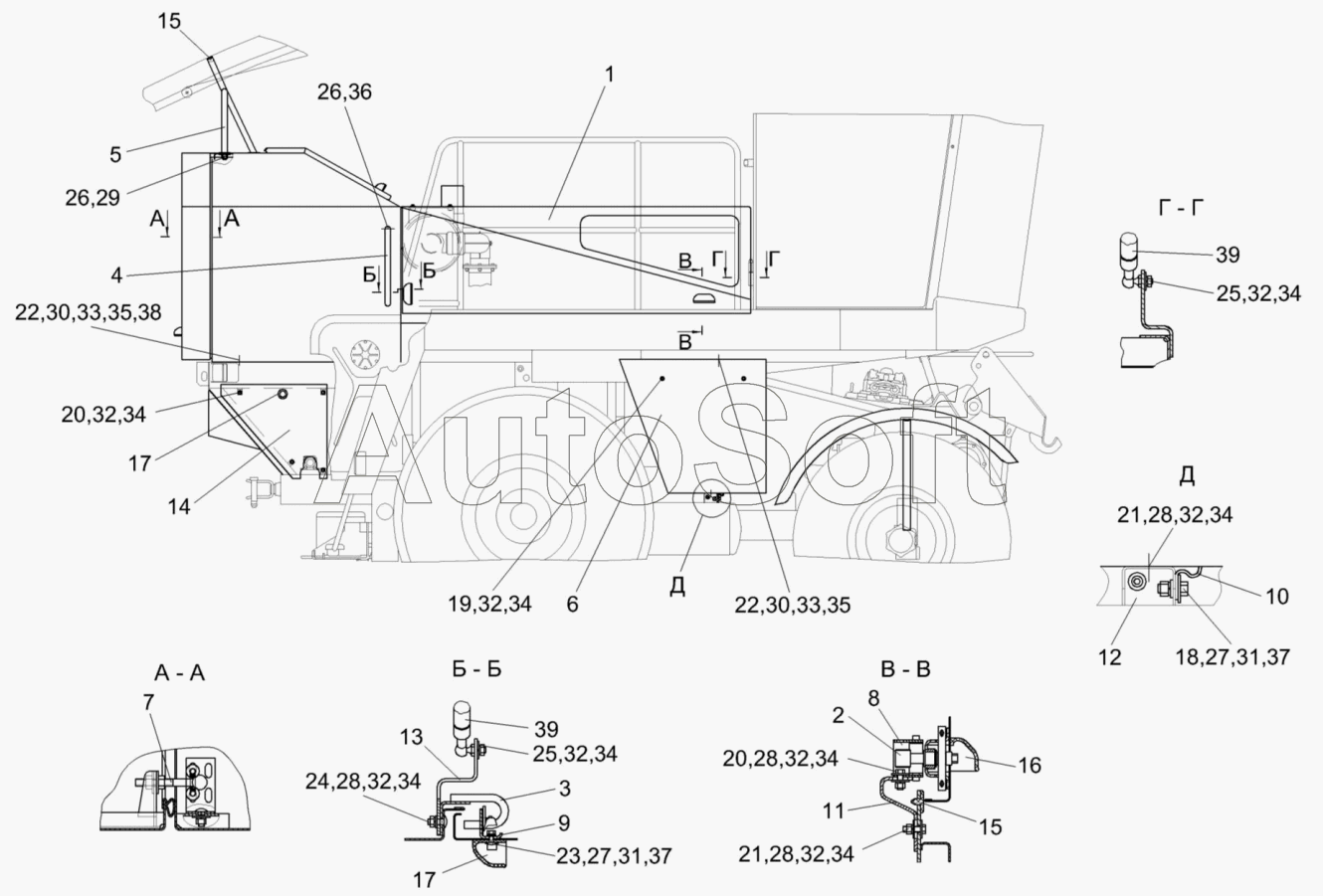

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка капотов КГС 0128000 (вид справа)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
28
28
28
29
30
30
31
31
32
32
32
32
32
32
32
32
33
33
34
34
34
34
34
34
34
34
35
35
36
37
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Капот | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Зацеп | |
| 4 | К***1 | Поручень | |
| 5 | К***0 | Стойка | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Фиксатор | |
| 8 | К***А | Замок | |
| 9 | К***0 | Замок | |
| 10 | А***0 | Ограничитель капота | |
| 11 | К***4 | Кронштейн | |
| 12 | К***7 | Кронштейн | |
| 13 | К***4 | Кронштейн | |
| 14 | К***А | Панель | |
| 15 | А***2 | Прокладка | |
| 16 | К***5 | Рукоятка | |
| 17 | 5***2 | Втулка | |
| 18 | Б***8 | Болт М6-6eх16-7798 | |
| 19 | Б***6 | Болт М8-6eх16-7796 | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М8-6eх25-7796 | |
| 22 | Б***6 | Болт М12-6eх35-7796 | |
| 23 | Б***2 | Болт М6-6eх20-7802 | |
| 24 | Б***2 | Болт М8-6eх20-7802 | |
| 25 | Г***6 | Гайка М8-6G-2526 | |
| 26 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***8 | Шайба А12.01-6958 | |
| 36 | Ш***8 | Шайба А 20.01-6958 | |
| 37 | Ш***1 | Шайба С.6.01-11371 | |
| 38 | Ш***1 | Шайба С.12.01-11371 | |
| 39 | 1***0 | Пружина газовая |
