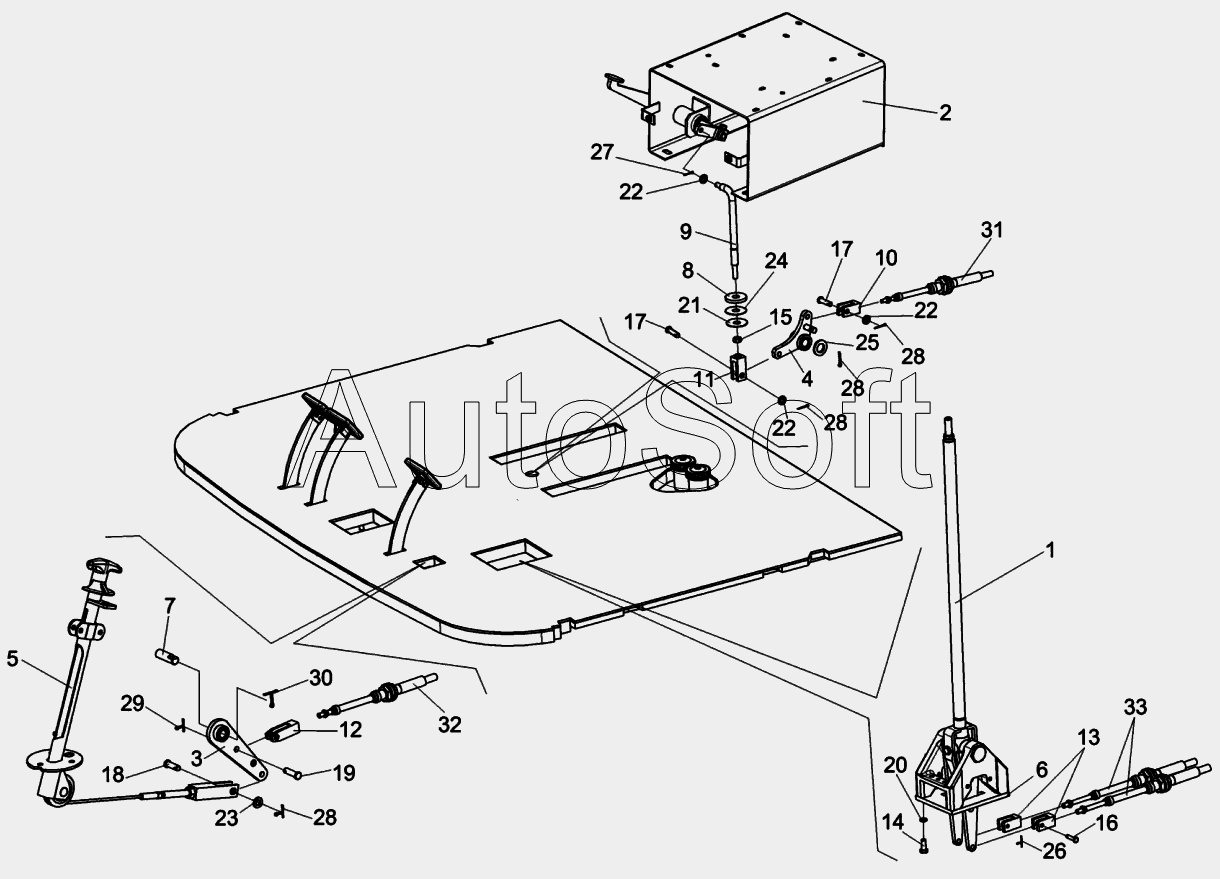

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Рычаг | |
| 4 | К***А | Рычаг | |
| 5 | У***0 | Колонка привода | |
| 6 | К***4 | Стойка | |
| 7 | К***3 | Ось | |
| 8 | К***6 | Шайба | |
| 9 | К***8 | Тяга | |
| 10 | К***1 | Вилка | |
| 11 | У***4 | Вилка | |
| 12 | У***1 | Вилка | |
| 13 | У***1 | Вилка | |
| 14 | Б***8 | Болт М6-6eх20-7798 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | О***0 | Ось 6-6 b12Х25-9650 | |
| 17 | О***0 | Ось 6-8 b12Х30-9650 | |
| 18 | О***0 | Ось 6-10b12x32-9650 | |
| 19 | О***0 | Ось 6-10 b12Х36-9650 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***8 | Шайба 9.65Г-11648 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | Ш***8 | Шайба C 12.01-6958 | |
| 25 | Ш***1 | Шайба C.16.01-11371 | |
| 26 | Ш***7 | Шплинт 1,6Х16-397 | |
| 27 | Ш***7 | Шплинт 2x16-397 | |
| 28 | Ш***7 | Шплинт 2x20-397 | |
| 29 | Ш***7 | Шплинт 3,2x20-397 | |
| 30 | Ш***7 | Шплинт 4x32-397 | |
| 31 | 1***0 | Трос дистанционного управления | |
| 32 | 1***0 | Трос дистанционного управления | |
| 33 | 1***0 | Трос дистанционного управления |
