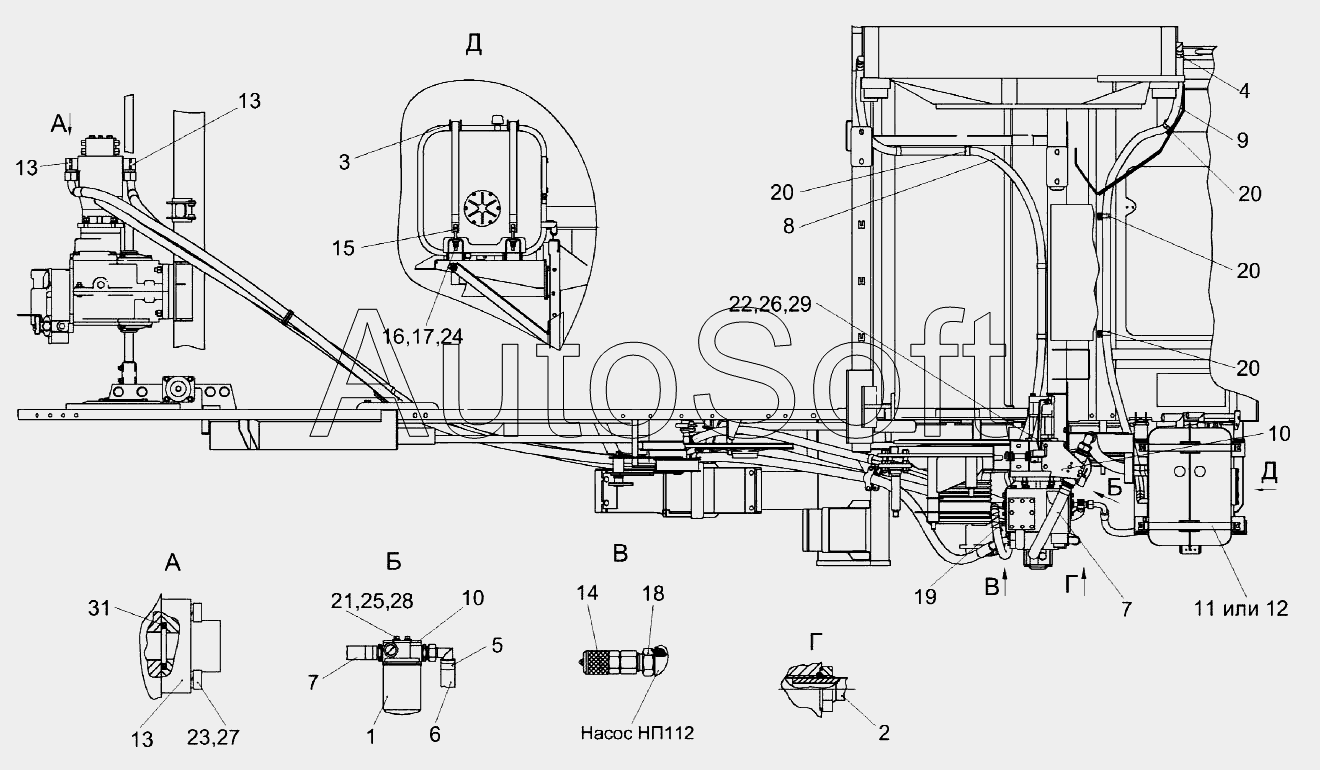

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2015). Гидросистема привода ходовой части КЗК-12-0601000Б (лист 2)
16
31
29
28
27
26
25
24
23
22
21
20
20
20
20
19
18
17
15
14
13
13
13
12
11
10
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0601000Б | К***Б | Гидросистема привода ходовой части | |
| 1 | К***0 | Фильтр всасывающий | |
| 2 | К***0 | Крестовина | |
| 3 | К***0 | Кронштейн | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | Р***7 | Рукав всасывающий 17 G-20 | |
| 7 | Р***9 | Рукав всасывающий 17 G-20 | |
| 8 | Р***1 | Рукав 20х29-1,6-10362 | |
| 9 | Р***5 | Рукав 20х29-1,6-10362 | |
| 10 | К***А | Кронштейн | |
| 11 | К***1 | Хомут | |
| 12 | К***1 | Хомут | |
| 13 | К***9 | Фланец | |
| 14 | А***L | Соединение резьбовое с колпачком | |
| 15 | К***2 | Сухарь | |
| 16 | К***5 | Болт | |
| 17 | К***6 | Шайба сферическая | |
| 18 | К***7 | Штуцер | |
| 19 | У***3 | Оплетка | |
| 20 | У***2 | Прижим | |
| 21 | Б***6 | Болт М8-6ех20-7796 | |
| 22 | Б***6 | Болт М10-6ех25-7796 | |
| 23 | В***8 | Винт М12-6ех45-11738 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | К***3 | Кольцо 019-023-25-2-2-11829/9833 | |
| 31 | Г***3 | Кольцо уплотнительное |
