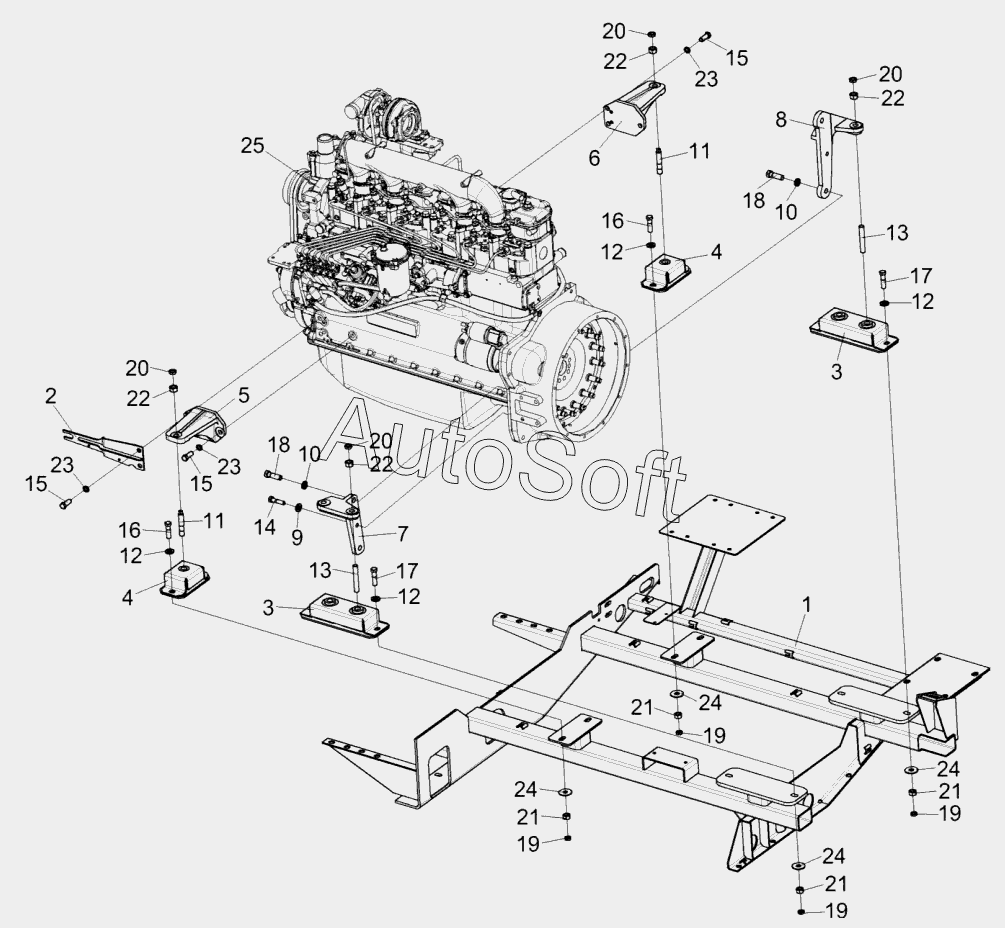

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка двигателя КЗК-5-4-0106000 (лист 3)
13
13
25
24
24
24
24
23
23
23
22
22
22
22
21
21
21
21
20
20
20
20
19
19
19
19
18
18
17
17
16
16
15
15
15
14
12
12
12
12
11
11
10
10
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-4-0106000 | К***0 | Установка двигателя | |
| 1 | К***0 | Рама подмоторная | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Амортизатор | |
| 4 | С***0 | Амортизатор | |
| 5 | К***7 | Кронштейн | |
| 6 | К***1 | Кронштейн | |
| 7 | К***5 | Кронштейн | |
| 8 | К***6 | Кронштейн | |
| 9 | К***9 | Шайба | |
| 10 | К***6 | Шайба | |
| 11 | К***5 | Шпилька | |
| 12 | У***3 | Шайба | |
| 13 | У***1 | Шпилька | |
| 14 | Б***6 | Болт М12-6eх50-7796 | |
| 15 | Б***6 | Болт М14-6eх35-7796 | |
| 16 | Б***6 | Болт М14-6eх50-7796 | |
| 17 | Б***6 | Болт М14-6eх55-7796 | |
| 18 | Б***6 | Болт М16-6ex50-7796 | |
| 19 | Г***6 | Гайка М14-6g-2526 | |
| 20 | Г***6 | Гайка М16-6g-2526 | |
| 21 | Г***5 | Гайка М14-6g-5915 | |
| 22 | Г***5 | Гайка М16-6g-5915 | |
| 23 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 14.01-6958 | |
| 25 | Д***1 | Дизель |
