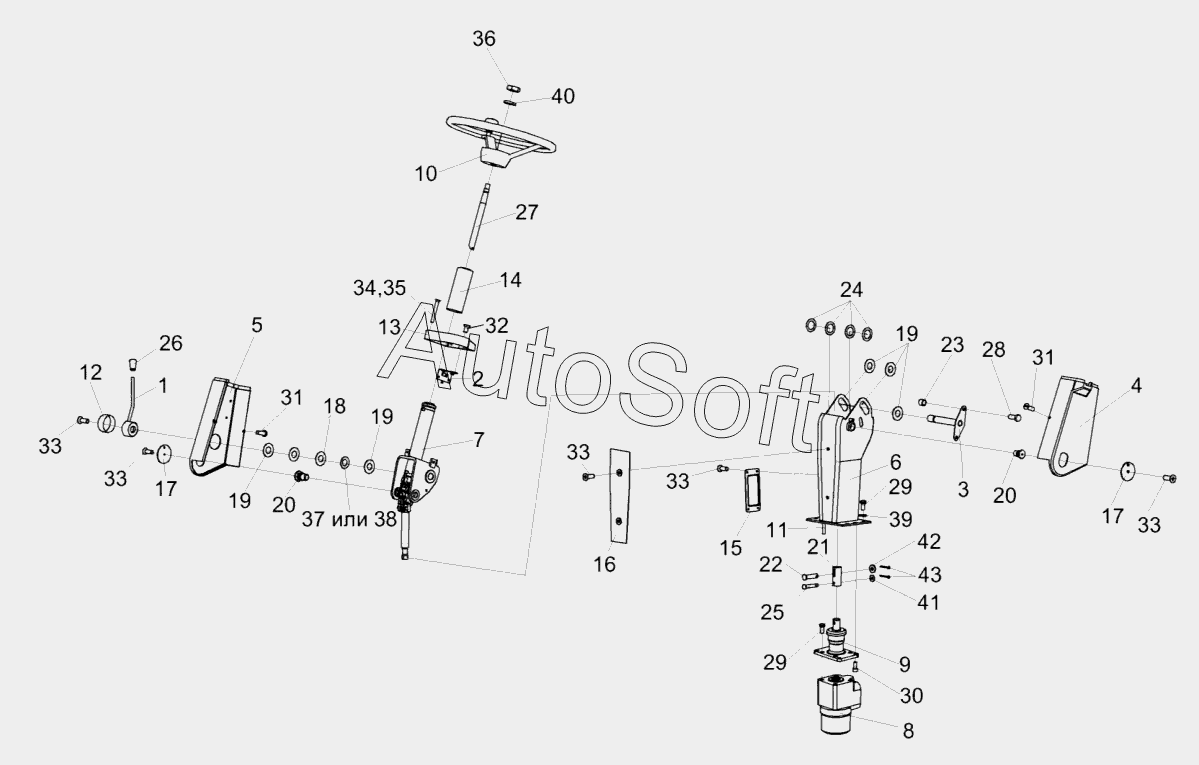

Каталог запасных частей к технике: Гомсельмаш КЗС-575 (2016). Установка колонки рулевой КЗК-5-0119030
33
33
33
33
33
22
23
24
25
26
27
28
29
29
30
31
31
32
21
34
35
36
37
38
39
40
41
42
43
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-0119030 | К***0 | Установка колонки рулевой | |
| КЗК-5-0119230 | К***0 | Рулевая колонка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Ось | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Кожух | |
| 6 | К***0 | Стойка | |
| 7 | К***0 | Привод управления | |
| 8 | К***0 | Насос дозатор | |
| 9 | К***0 | Опора | |
| 10 | К***0 | Установка рулевого колеса | |
| 11 | К***0 | Электрооборудование колонки рулевой | |
| 12 | К***4 | Крышка | |
| 13 | К***5 | Крышка | |
| 14 | К***6 | Колпак | |
| 15 | К***5 | Крышка | |
| 16 | К***4 | Крышка | |
| 17 | К***9 | Шайба | |
| 18 | К***4 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | К***1 | Ось | |
| 21 | К***9 | Втулка | |
| 22 | К***1 | Ось | |
| 23 | К***9 | Втулка | |
| 24 | К***8 | Шайба | |
| 25 | К***8 | Ось | |
| 26 | У***3 | Ручка | |
| 27 | 7***Б | Вал рулевой | |
| 28 | Б***6 | Болт М8-6ех20-7796 | |
| 29 | Б***6 | Болт 3М10-6ех25-7796 | |
| 30 | В***8 | Винт М8-6ех20-11738 | |
| 31 | В***3 | Винт В.М5-6ех14-17473 | |
| 32 | В***5 | Винт В2.М5-6ех10-17475 | |
| 33 | В***5 | Винт В2.М5-6ех14-17475 | |
| 34 | В***5 | Винт В2М5-6ех30-17475 | |
| 35 | В***5 | Винт В2М5-6ех40-17475 | |
| 36 | Г***6 | Гайка М16x1,5-6g-2526 | |
| 37 | I***7 | Пружина тарельчатая | |
| 38 | I***7 | Пружина тарельчатая | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 41 | Ш***8 | Шайба | |
| 42 | Ш***8 | Шайба А10.01-6958 | |
| 43 | Ш***7 | Шплинт 2,5х20-397 |
