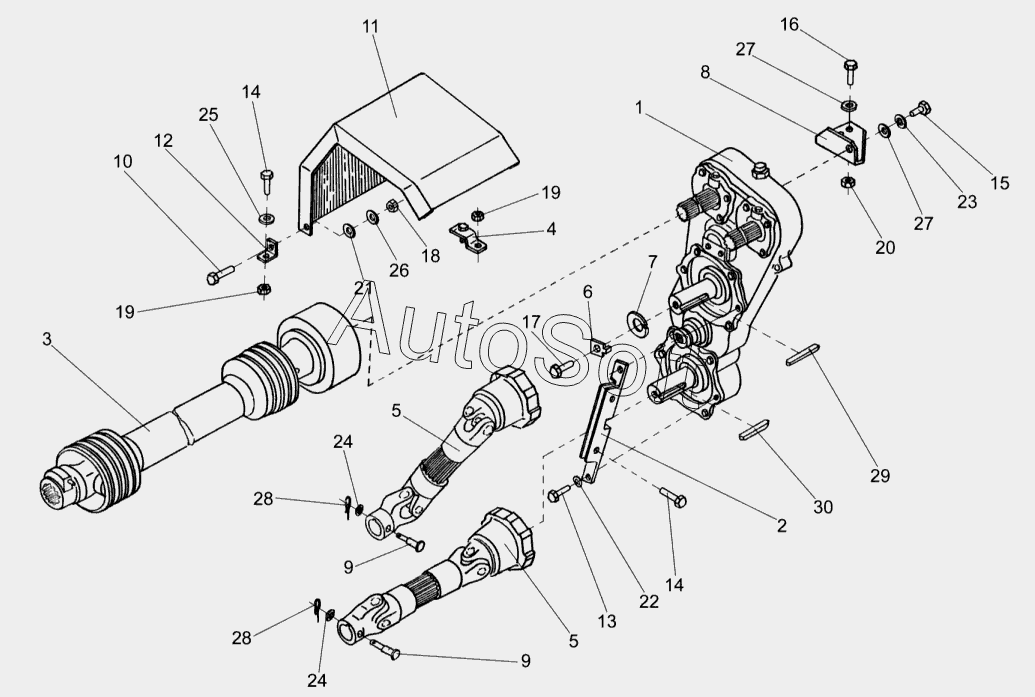

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Установка валов карданных ПКК 0140000 и ПКК 0145000
15
30
29
28
28
27
27
26
25
24
24
23
22
21
20
19
19
18
17
16
14
14
13
12
11
10
9
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0123000А | П***А | Кожух | |
| 1 | П***0 | Редуктор цилиндрический | |
| 2 | П***А | Уголок направляющий | |
| 3 | П***0 | Вал карданный телескопический с защитным кожухом | |
| 4 | П***0 | Кронштейн | |
| 5 | П***0 | Вал карданный телескопический | |
| 6 | П***1 | Пластина | |
| 7 | П***А | Шайба | |
| 8 | П***8 | Кронштейн | |
| 9 | П***7 | Ось | |
| 10 | П***1 | Болт | |
| 11 | П***А | Кожух | |
| 12 | П***2 | Ушко | |
| 13 | Б***6 | Болт М8-6ех20-7796 | |
| 14 | Б***6 | Болт М10-6ех25-7796 | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт М12-6ех30-7796 | |
| 17 | Б***6 | Болт М12LH-6ех35 - 7796 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***G | Гайка М10-6G | |
| 20 | Г***H | Гайка М12-6H | |
| 21 | I***7 | Пружина тарельчатая | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***1 | Шайба 8.01-11371 | |
| 25 | Ш***1 | Шайба 10.01-11371 | |
| 26 | Ш***1 | Шайба С.10.01-11371 | |
| 27 | Ш***1 | Шайба 12.01-11371 | |
| 28 | Ш***7 | Шплинт 2х18-397 | |
| 29 | Ш***0 | Шпонка 10х8х90-23360 | |
| 30 | Ш***0 | Шпонка 8х7х36-23360 |
