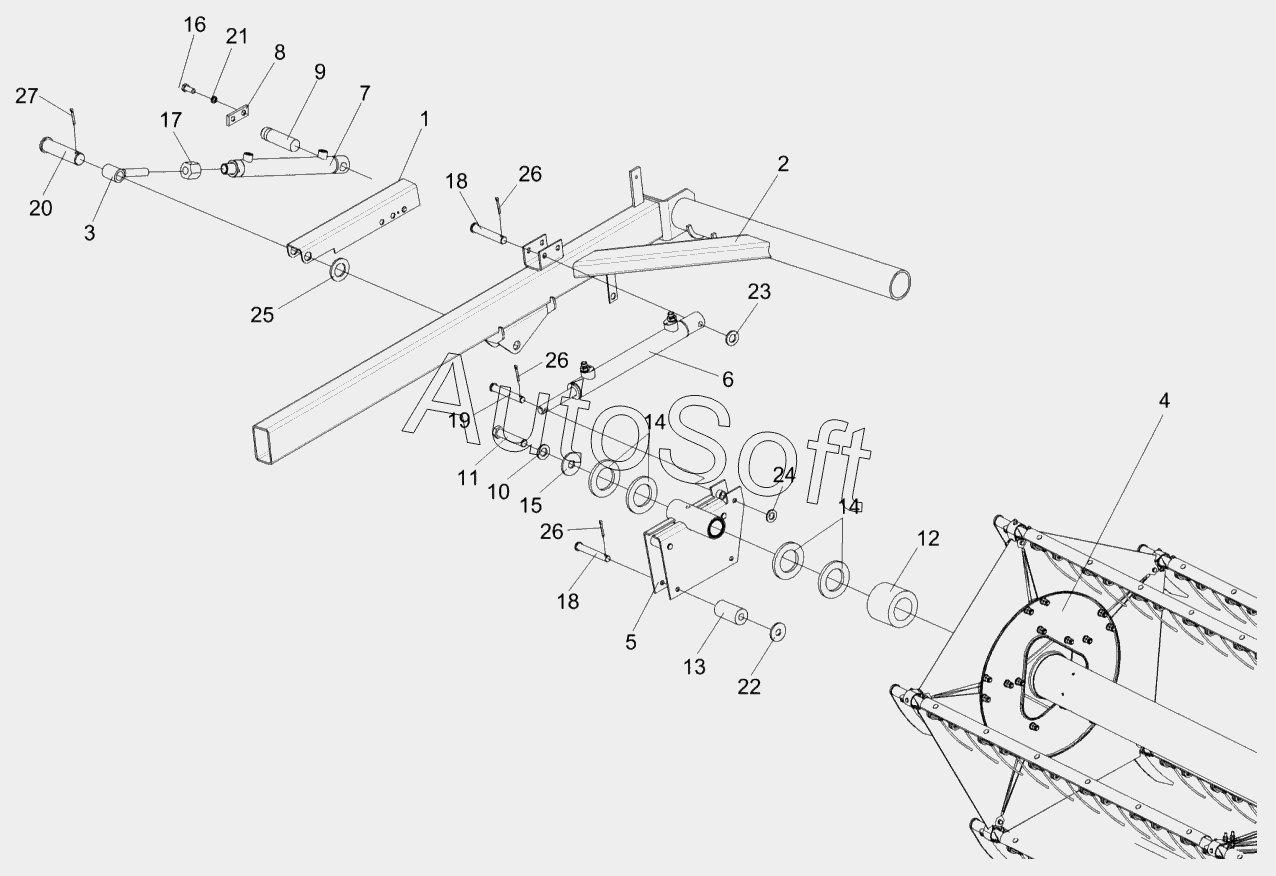

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Установка мотовила КЗР 1573500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Поддержка правая | |
| 3 | К***0 | Проушина гидроцилиндра | |
| 4 | К***0 | Мотовило | |
| 5 | К***0 | Направляющая | |
| 6 | D***0 | Гидроцилиндр | |
| 7 | E***0 | Гидроцилиндр | |
| 8 | К***1 | Накладка | |
| 9 | К***1 | Ось | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***А | Болт | |
| 12 | К***2 | Втулка | |
| 13 | К***5 | Ролик | |
| 14 | К***9 | Шайба регулировочная | |
| 15 | К***1 | Шайба | |
| 16 | Б***6 | Болт М8-6gx16-7796 | |
| 17 | Г***6 | Гайка М18х1,5-6g-2526 | |
| 18 | О***0 | Ось 6-10b12х70-9650 | |
| 19 | О***0 | Ось 6-12b12х65-9650 | |
| 20 | О***0 | Ось 6-20b12х80-9650 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба А10.01-6958 | |
| 23 | Ш***1 | Шайба С.10.01-11371 | |
| 24 | Ш***1 | Шайба С.12.01-11371 | |
| 25 | Ш***1 | Шайба С.20.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х20-397 | |
| 27 | Ш***7 | Шплинт 5х36-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
