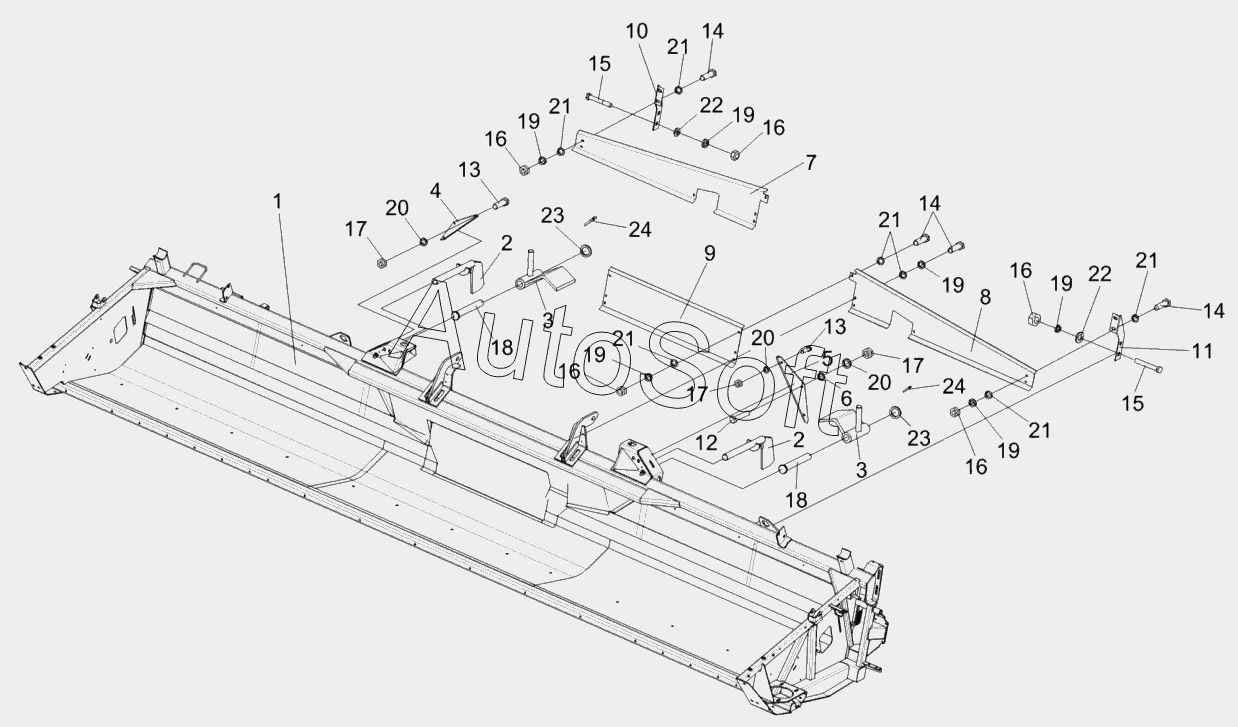

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Установка надставок КЗК-10-1500404А-02 и КЗК-10-1500404А-03
13
13
24
24
23
23
22
22
21
21
21
21
21
21
20
20
20
19
19
19
19
19
19
18
18
17
17
17
16
16
16
16
16
15
15
14
14
14
1
12
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Рама | |
| 2 | К***1 | Палец | |
| 3 | К***0 | Упор | |
| 4 | К***1 | Накладка | |
| 5 | К***1 | Накладка | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Надставка | |
| 8 | К***3 | Надставка | |
| 9 | К***5 | Надставка | |
| 10 | К***6 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | Б***6 | Болт М10-6gx30-7786 | |
| 13 | Б***6 | Болт М10-6gx50-7786 | |
| 14 | Б***6 | Болт М8-6gx20-7796 | |
| 15 | Б***6 | Болт М8-6gx65-7796 | |
| 16 | Г***5 | Гайка М8-6g-5915 | |
| 17 | Г***5 | Гайка М10-6g-5915 | |
| 18 | О***0 | Ось6-20b12х140-9650 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***1 | Шайба С.8.01-11371 | |
| 23 | Ш***1 | Шайба 20.01-11371 | |
| 24 | Ш***7 | Шплинт 5х36-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
