Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Установка делителей КЗР 1518100 и отбойников
27
19
20
20
21
21
22
23
23
24
25
26
26
18
18
18
18
28
28
28
28
28
29
29
30
31
31
31
31
31
31
31
32
32
33
34
34
34
35
35
35
35
35
35
35
10
2
2
3
4
5
6
7
8
9
1
1
11
11
12
12
13
14
15
16
17

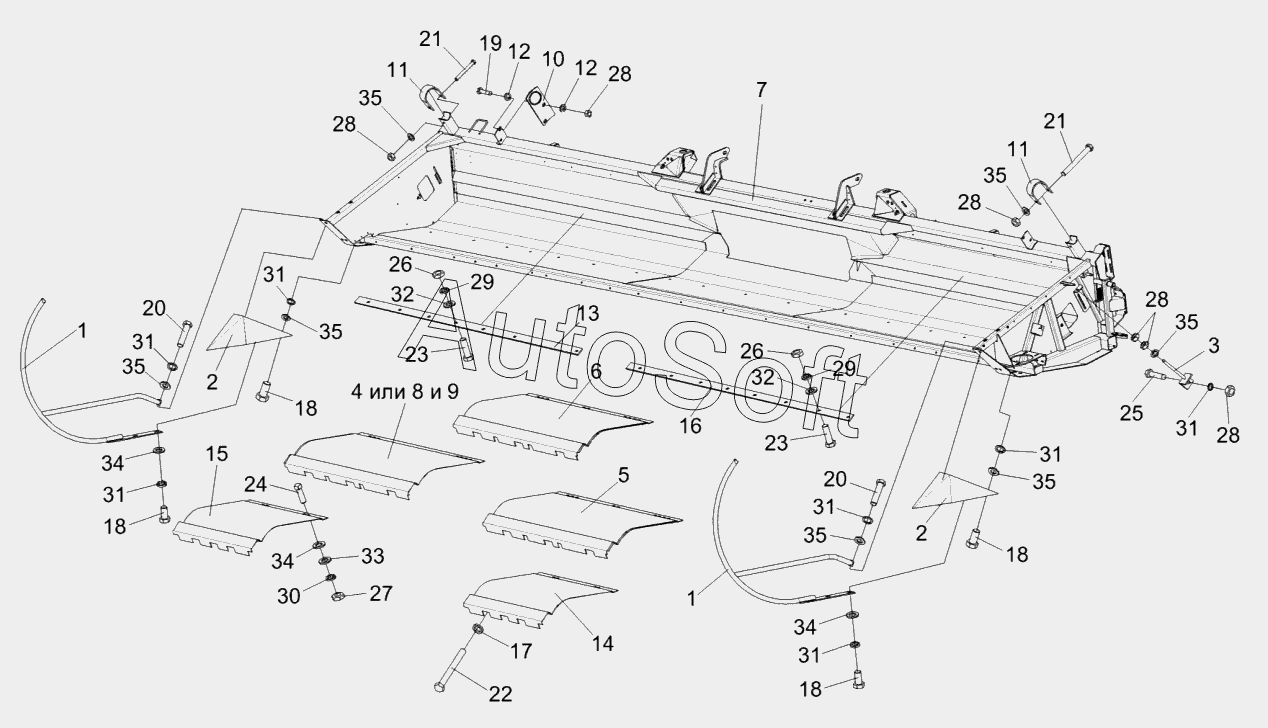

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Делитель | |
| 2 | К***0 | Носок | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Отбойник | |
| 5 | К***0 | Отбойник | |
| 6 | К***1 | Отбойник | |
| 7 | К***1 | Рама | |
| 8 | К***0 | Отбойник | |
| 9 | К***0 | Отбойник | |
| 10 | К***3 | Опора | |
| 11 | К***2 | Скоба | |
| 12 | К***1 | Шайба | |
| 13 | К***1 | Чистик | |
| 14 | К***1 | Отбойник | |
| 15 | К***1 | Отбойник | |
| 16 | К***1 | Чистик | |
| 17 | М***1 | Шайба | |
| 18 | Б***6 | Болт М12-6gx25-7796 | |
| 19 | Б***6 | Болт М12-6gx45-7796 | |
| 20 | Б***6 | Болт М12-6gx50-7796 | |
| 21 | Б***6 | Болт М12-6х120-7796 | |
| 22 | Б***6 | Болт М12-6gx140-7796 | |
| 23 | Б***2 | Болт М8-6gx20-7802 | |
| 24 | Б***2 | Болт М10-6gx25-7802 | |
| 25 | Б***2 | Болт М12-6gx35-7802 | |
| 26 | Г***5 | Гайка М8-6g-5915 | |
| 27 | Г***5 | Гайка М10-6g-5915 | |
| 28 | Г***5 | Гайка М12-6g-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба А10.01-6958 | |
| 34 | Ш***8 | Шайба А12.01-6958 | |
| 35 | Ш***1 | Шайба С.12.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
