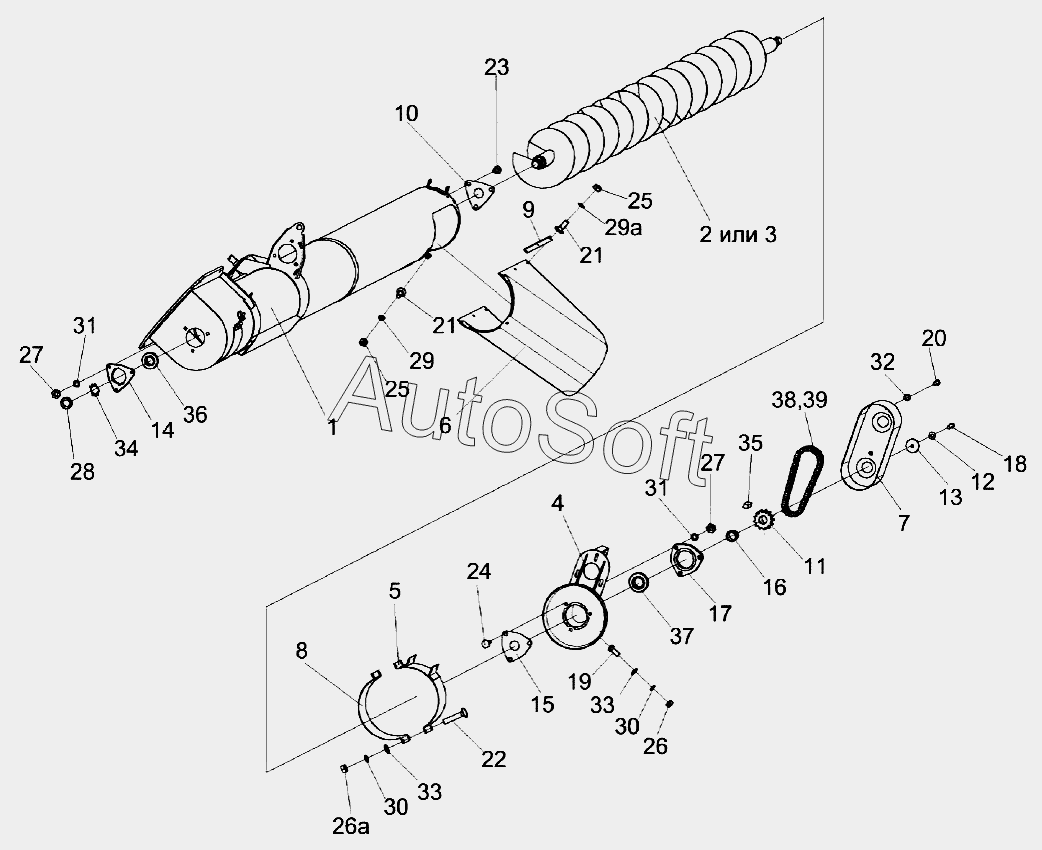

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Шнек выгрузной КЗК-8-0206000-01
/138.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26а
27
27
28
29
29а
30
30
31
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0206000-01 | К***1 | Шнек выгрузной | |
| 1 | К***1 | Кожух | |
| 10 | К***6 | Крышка | |
| 11 | К***2 | Звездочка | |
| 12 | К***1 | Шайба пружинная | |
| 13 | К***7 | Шайба | |
| 14 | К***6 | Корпус подшипника | |
| 15 | К***1 | Крышка | |
| 16 | К***9 | Шайба регулировочная | |
| 17 | К***1 | Корпус подшипника | |
| 18 | У***5 | Болт | |
| 19 | Б***6 | Болт М8-6gx20-7796 | |
| 2 | К***0 | Шнек выгрузной | |
| 20 | Б***6 | Болт М10-6gx25-7796 | |
| 21 | Б***2 | Болт М6-6gx16-7802 | |
| 22 | Б***2 | Болт М8-6gx40-7802 | |
| 23 | Б***2 | Болт М10-6gх35-7802 | |
| 24 | Б***2 | Болт М10-6gх45-7802 | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 26а | Г***6 | Гайка М8-6G-2526 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Г***1 | Гайка М33х1,5-6Н-11871 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29а | Ш***8 | Шайба С6.01-6958 | |
| 3 | К***А | Шнек выгрузной | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***8 | Шайба С10.01-6958 | |
| 33 | Ш***1 | Шайба С.8.01-11371 | |
| 34 | Ш***2 | Шайба 33.01-11872 | |
| 35 | Ш***0 | Шпонка 10х8х36-23360 | |
| 36 | 1***7 | Подшипник 1580207С17 | |
| 37 | 1***7 | Подшипник | |
| 38 | Ц***5 | Цепь 2ПР-19,05-7500 | |
| 39 | З***0 | Звено С-2ПР-19,05-7500 | |
| 4 | К***А | Крышка | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Фартук | |
| 7 | К***3 | Щиток | |
| 8 | К***1 | Хомут | |
| 9 | К***5 | Планка |
