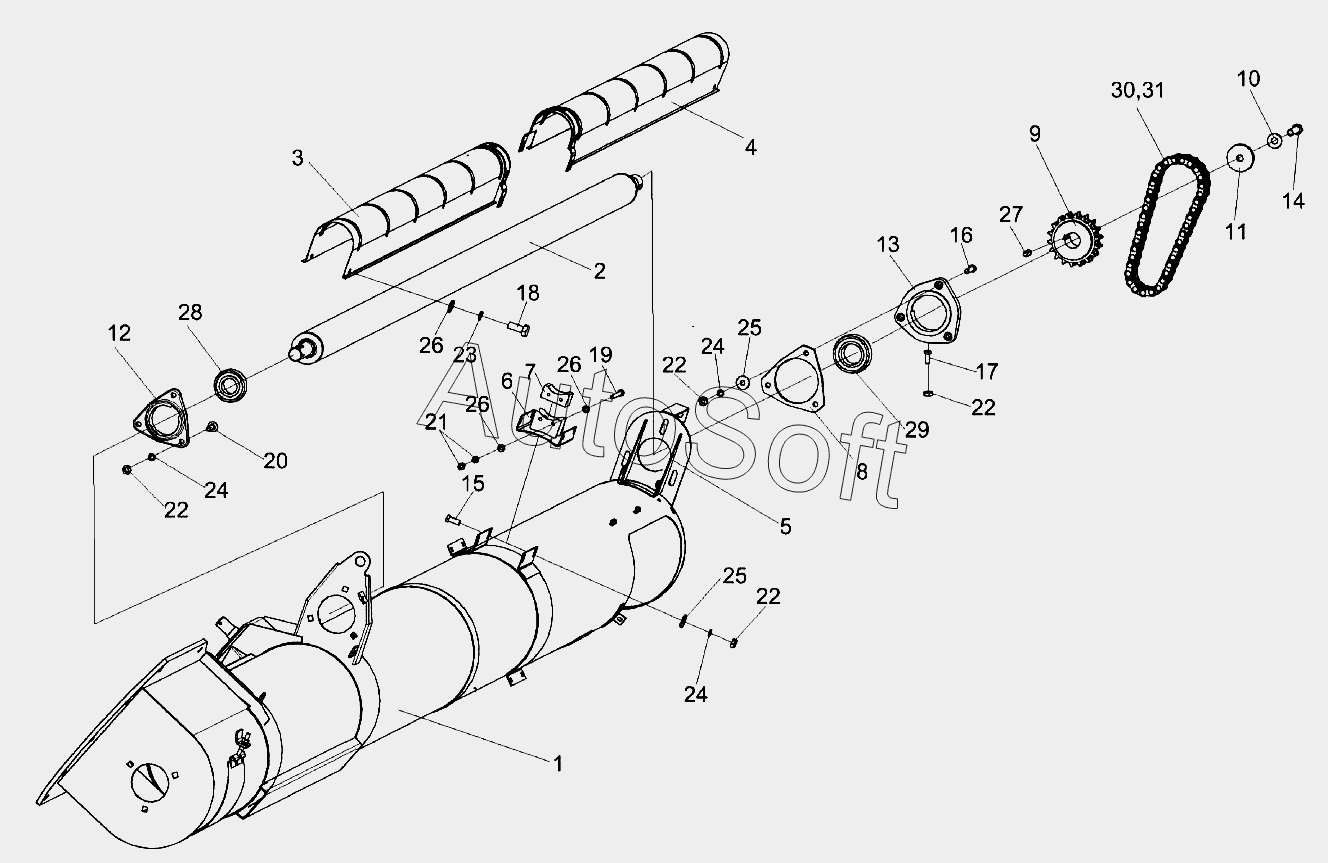

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Шнек выгрузной КЗК-8-0206000-01
/139.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
24
24
24
25
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0206000-01 | К***1 | Шнек выгрузной | |
| КЗК0206220 | К***0 | Опора | |
| 1 | К***1 | Кожух | |
| 2 | К***А | Вал | |
| 3 | К***0 | Кожух защитный | |
| 4 | К***1 | Кожух защитный | |
| 5 | К***А | Крышка | |
| 6 | К***0 | Скоба | |
| 7 | К***2 | Подшипник | |
| 8 | К***8 | Вставка | |
| 9 | К***4 | Звездочка | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***7 | Шайба | |
| 12 | К***6 | Корпус подшипника | |
| 13 | К***1 | Корпус подшипника | |
| 14 | У***5 | Болт | |
| 15 | Б***6 | Болт М10-6gx25-7796 | |
| 16 | Б***6 | Болт М10-6gx50-7796 | |
| 17 | Б***6 | Болт М10-6gx60-7796 | |
| 18 | Б***8 | Болт М6-6gx16-7798 | |
| 19 | Б***8 | Болт М6-6ех55-7798 | |
| 20 | Б***2 | Болт М10-6gх35-7802 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба С10.01-6958 | |
| 26 | Ш***1 | Шайба С.6.01-11371 | |
| 27 | Ш***0 | Шпонка 10х8х36-23360 | |
| 28 | 1***7 | Подшипник | |
| 29 | 1***7 | Подшипник | |
| 30 | Ц***5 | Цепь 2ПР-19,05-7500 | |
| 31 | З***0 | Звено С-2ПР-19,05-7500 |
