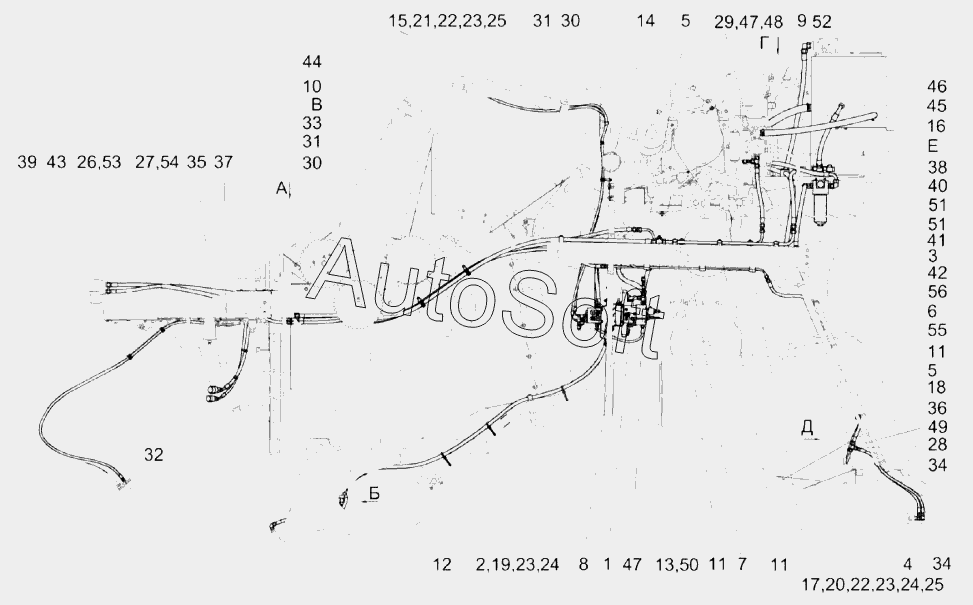

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1 КЗК-16-1-0602000
43
29
30
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
28
44
45
46
47
47
48
49
50
51
51
52
53
54
55
56
14
1
2
3
4
5
5
6
7
8
9
10
11
11
11
12
13
15
16
17
18
19
20
21
22
22
23
23
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1 | |
| 1 | К***0 | Гидроблок односекционный | |
| 2 | К***0 | Гидроблок двухсекционный | |
| 3 | К***0 | Фильтр напорный | |
| 4 | К***0 | Угольник | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | А***0 | Хомут стяжной | |
| 10 | Г***2 | Установка зажима | |
| 11 | Г***2 | Установка зажима | |
| 12 | Г***2 | Установка зажима | |
| 13 | З***5 | Заглушка | |
| 14 | К***2 | Хомут | |
| 15 | К***6 | Труба | |
| 16 | Р***5 | Рукав | |
| 17 | У***А | Брус | |
| 18 | У***1 | Прижим | |
| 19 | Б***6 | Болт М8-6gx16-7796 | |
| 20 | Б***6 | Болт М8-6gx45-7796 | |
| 21 | Б***6 | Болт М8-6gx50-7796 | |
| 22 | Г***5 | Гайка М8-6g-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 8.01-6958 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | H***1 | Заглушка | |
| 27 | H***1 | Заглушка | |
| 28 | R***F | Переходник | |
| 29 | R***F | Переходник | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Р***0 | Рукав высокого давления | |
| 33 | Р***0 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***5 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***5 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 48 | E***F | Тройник | |
| 49 | T***X | Тройник | |
| 50 | T***X | Тройник | |
| 51 | E***F | Угольник | |
| 52 | E***F | Угольник EW22LOMDCF | |
| 53 | H***6 | Штекер | |
| 54 | H***8 | Штекер | |
| 55 | G***X | Штуцер | |
| 56 | G***X | Штуцер |
