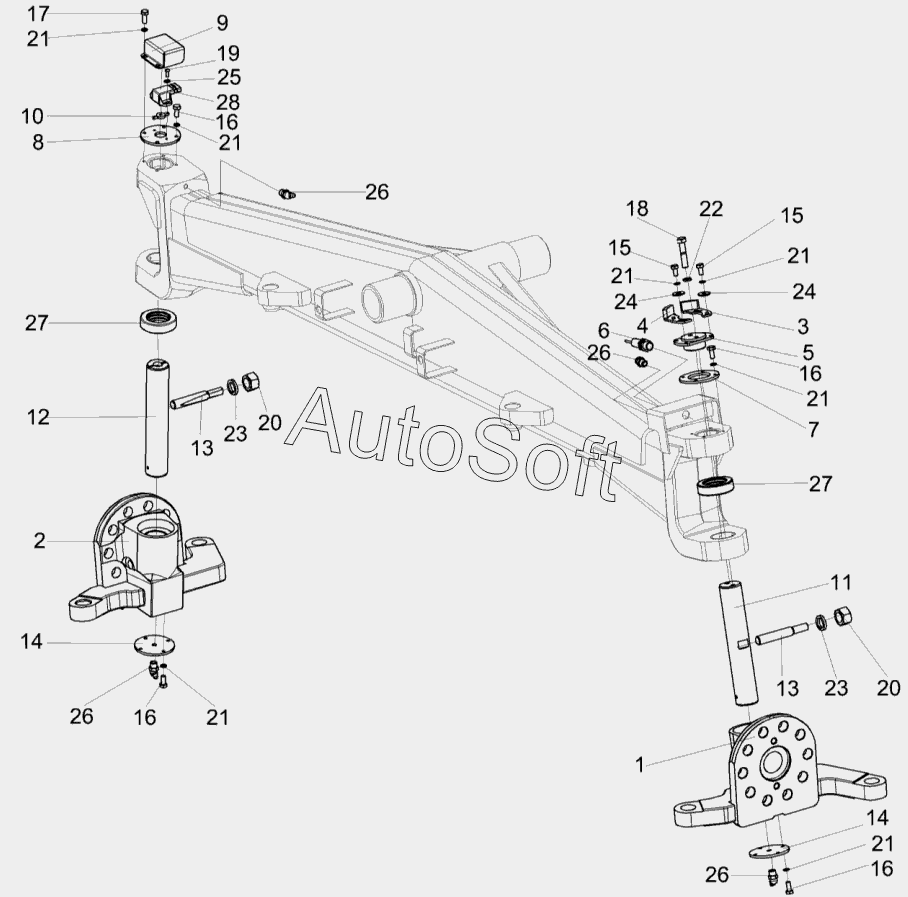

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Мост управляемых колес КВК 0109300 (лист 2)
14
14
28
27
27
26
26
26
26
25
24
24
23
23
22
21
21
21
21
21
21
21
20
20
19
18
17
16
16
16
16
15
15
13
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0109300 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Кулак поворотный | |
| 2 | К***1 | Кулак поворотный | |
| 3 | К***0 | Кронштейн | |
| 4 | К***1 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | У***0 | Датчик | |
| 7 | К***4 | Крышка | |
| 8 | К***4 | Крышка | |
| 9 | К***5 | Крышка | |
| 10 | К***5 | Фиксатор | |
| 11 | К***5 | Шкворень | |
| 12 | К***6 | Шкворень | |
| 13 | К***А | Клин | |
| 14 | К***4 | Крышка | |
| 15 | Б***8 | Болт М8-6ex12-7798 | |
| 16 | Б***8 | Болт М8-6ex14-7798 | |
| 17 | Б***8 | Болт М8-6ex16-7798 | |
| 18 | Б***8 | Болт М8-6ex40-7798 | |
| 19 | В***3 | Винт В.М4-6ех10-17473 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 24 | Ш***8 | Шайба С6.01-6958 | |
| 25 | Ш***1 | Шайба С.4.01-11371 | |
| 26 | М***3 | Масленка 2.2.45-19853 | |
| 27 | 1***Е | Подшипник | |
| 28 | Д***5 | Датчик угла поворота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
