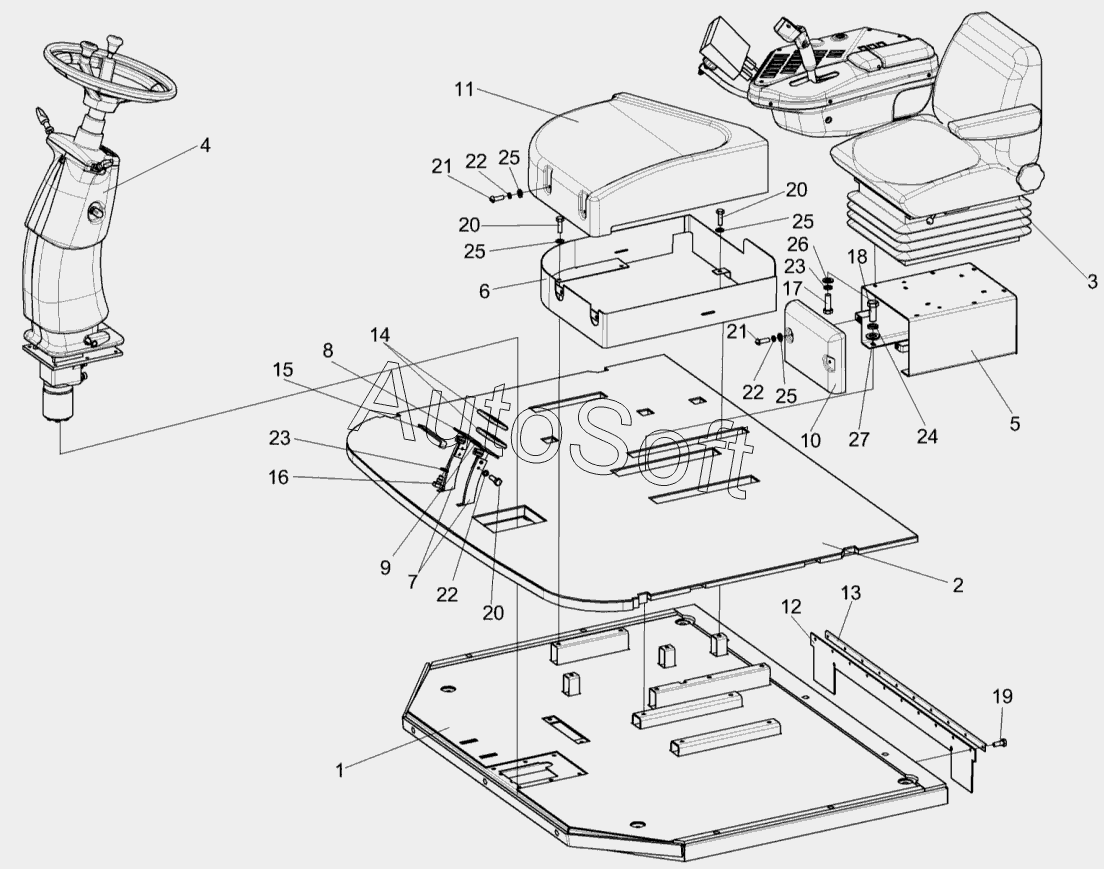

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Площадка управления КВК 0129000А (лист 1)
14
27
26
25
25
25
25
24
23
23
22
22
22
21
21
20
20
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129000А | К***А | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***0 | Коврик | |
| 3 | К***0 | Сиденье | |
| 4 | К***0 | Колонка рулевая | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Рычаг | |
| 8 | К***0 | Педаль | |
| 9 | К***0 | Педаль | |
| 10 | К***5 | Облицовка | |
| 11 | К***7 | Крышка | |
| 12 | К***4 | Уплотнение | |
| 13 | К***1 | Планка | |
| 14 | К***2 | Подушка | |
| 15 | У***6 | Планка | |
| 16 | У***1 | Винт | |
| 17 | Б***6 | Болт М8-6ex25-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | Б***8 | Болт М6-6eх16-7798 | |
| 20 | Б***8 | Болт М6-6eх20-7798 | |
| 21 | В***3 | Винт B.М6-6eх18-17473 | |
| 22 | Ш***2 | Шайба 6.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C.6.01-11371 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***1 | Шайба C.10.01-11371 |
