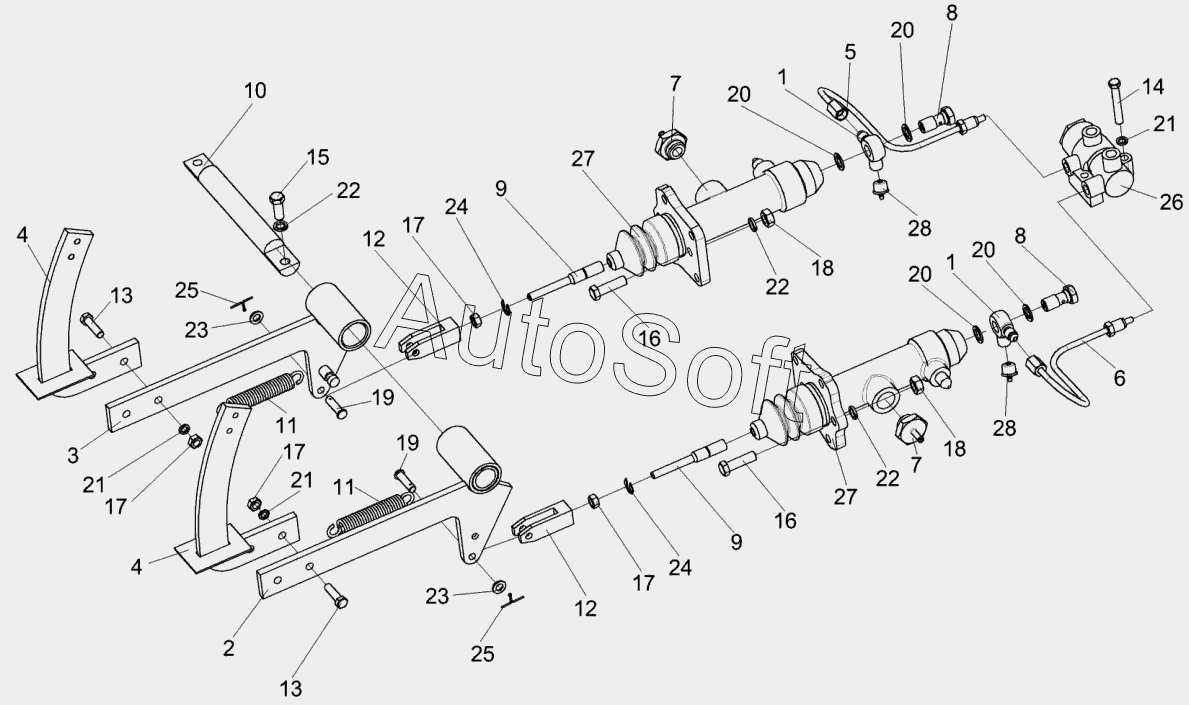

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Площадка управления КВК 0129000А (лист 2)
1
1
2
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
16
17
17
17
17
18
18
19
19
20
20
20
20
21
21
21
22
22
22
23
23
24
24
25
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129000А | К***А | Площадка управления | |
| 1 | К***А | Угольник | |
| 2 | К***А | Рычаг | |
| 3 | К***А | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***1 | Штуцер переходной | |
| 8 | К***2 | Болт | |
| 9 | К***3 | Шток | |
| 10 | К***6 | Ось | |
| 11 | У***А | Пружина | |
| 12 | У***6 | Вилка | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М8-6eх50-7796 | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт М10-6eх35-7796 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | О***0 | Ось 6-8 b12Х30-9650 | |
| 20 | 1***8 | Прокладка | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***1 | Шайба C.8.01-11371 | |
| 24 | Ш***8 | Шайба 9.65Г-11648 | |
| 25 | Ш***7 | Шплинт 2x20-397 | |
| 26 | 3***0 | Регулятор давления | |
| 27 | 1***1 | Главный тормозной цилиндр | |
| 28 | 1***8 | Датчик давления |
