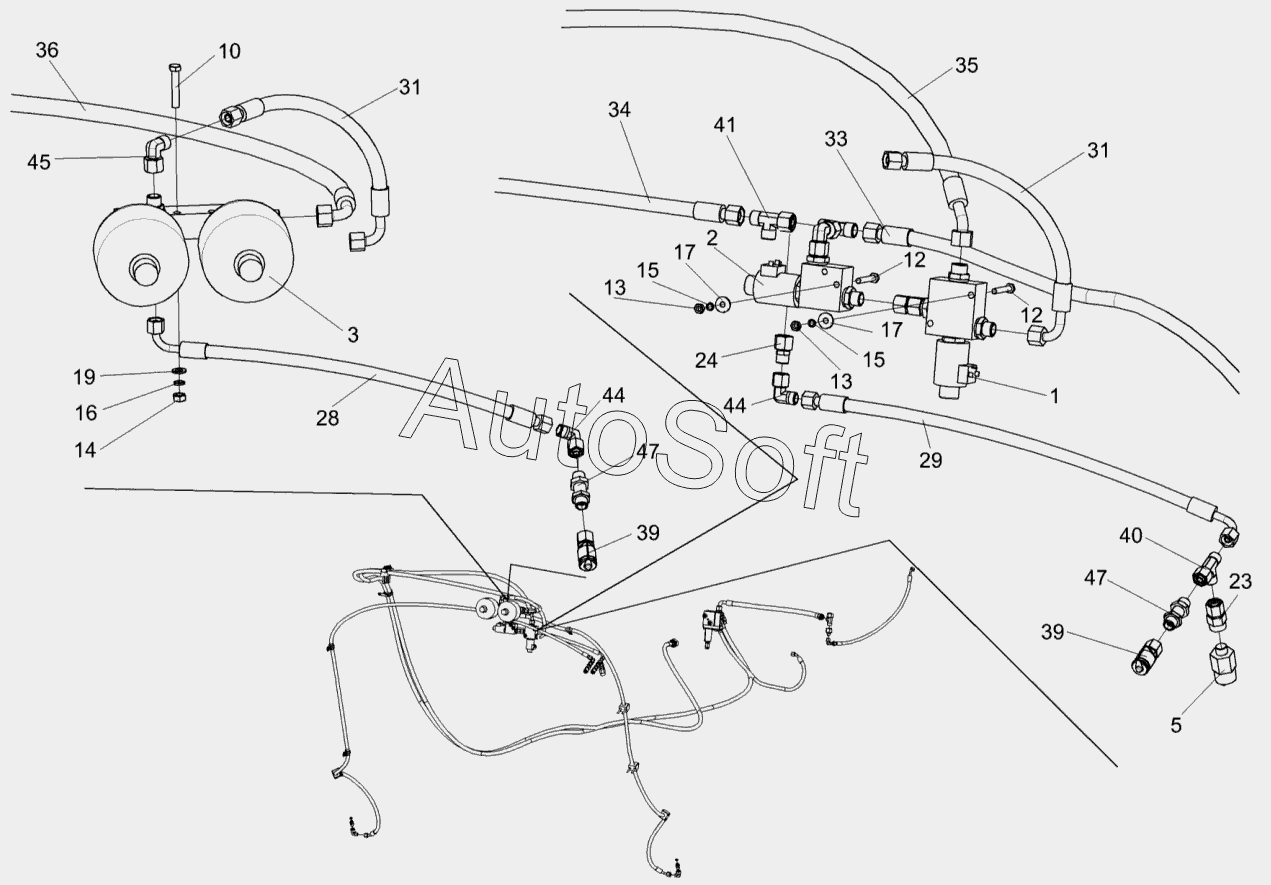

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Гидросистема привода стояночного тормоза КВК 0606000Б (лист 2)
1
2
3
5
10
12
12
13
13
14
15
15
16
17
17
19
23
24
28
29
31
31
33
34
35
36
39
39
40
41
44
44
45
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0606000Б | К***Б | Гидросистема привода стояночного тормоза | |
| 1 | К***0 | Клапан электроуправляемый | |
| 2 | К***0 | Клапан электроуправляемый | |
| 3 | К***0 | Блок пневмогидроаккумуляторов | |
| 5 | К***0 | Реле давления | |
| 10 | Б***6 | Болт М8-6eх45-7796 | |
| 12 | Б***8 | Болт М6-6eх45-7798 | |
| 13 | Г***5 | Гайка М6-6H-5915 | |
| 14 | Г***5 | Гайка М8-6H-5915 | |
| 15 | Ш***2 | Шайба 6.65Г-6402 | |
| 16 | Ш***2 | Шайба 8.65Г-6402 | |
| 17 | Ш***8 | Шайба A 6.01-6958 | |
| 19 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | M***F | Переходник | |
| 24 | R***F | Переходник | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | "Рукав высокого давления | |
| 31 | Р***0 | "Рукав высокого давления | |
| 33 | Р***5 | Рукав высокого давления | |
| 34 | Р***5 | Рукав высокого давления | |
| 35 | Р***5 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 39 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 40 | E***F | Тройник | |
| 41 | E***F | Тройник | |
| 44 | E***F | Угольник | |
| 45 | E***F | Угольник | |
| 47 | S***F | Штуцер |
